    本人是一名新手，刚开始学习pcs7.遇到以下理解不了的问题，请大神讲解！！

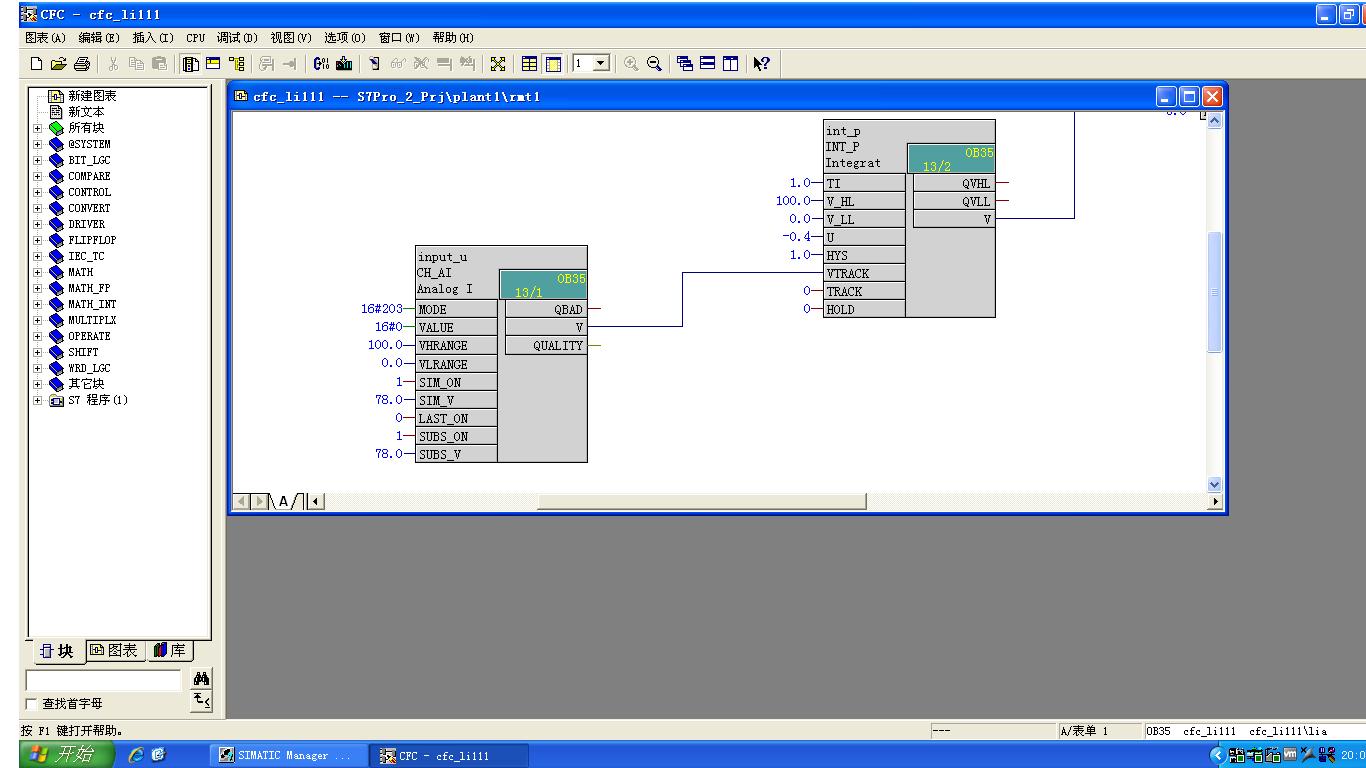

    在使用入门1中，CFC_LI111图表中CH_AO的输出值为什么连接到 INT_P块的跟踪值而不是输入值u？？书上说INT_P用来模拟液位，那么这个INT_P 块中输出值v大小就是与跟踪值一样大的吧？

    http://www.chinakong.com/upload/upload13/201405101021398.JPG

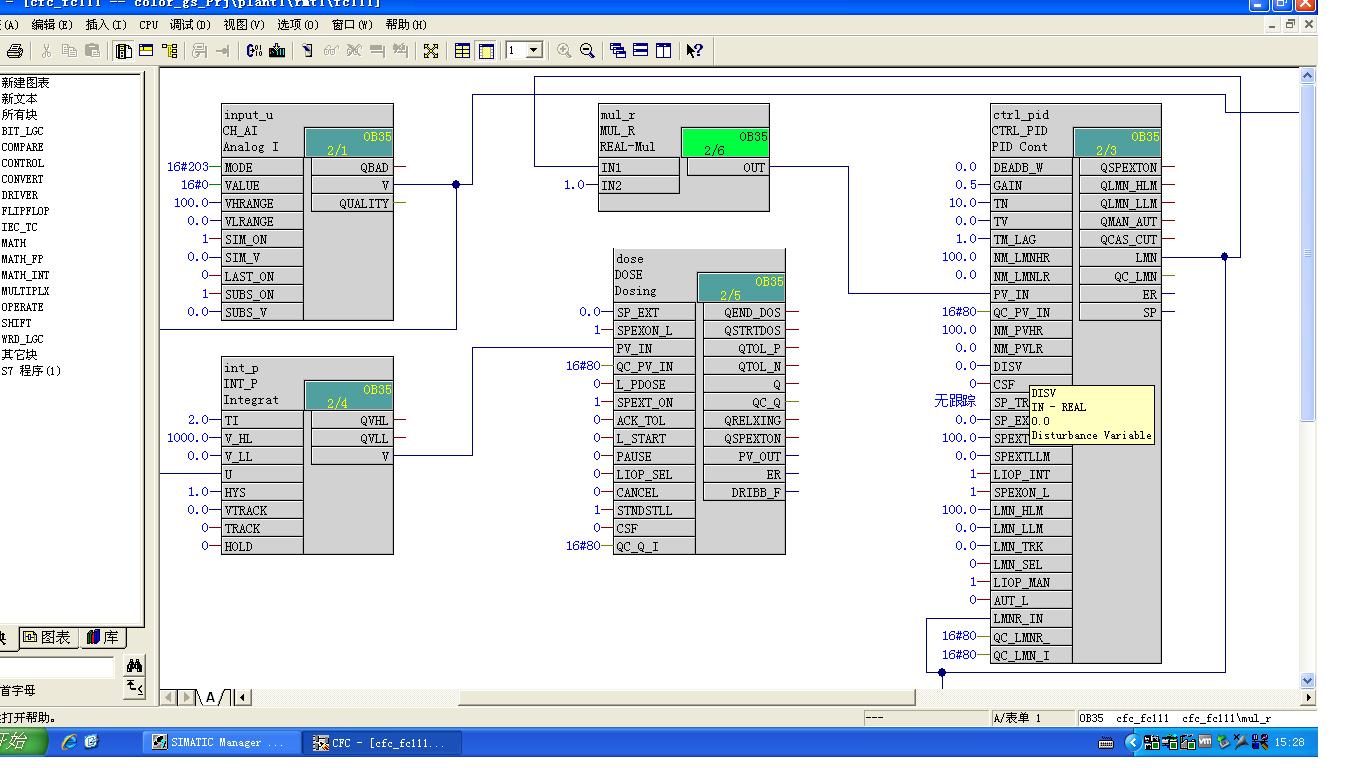

    在CFC-fc111图表中，MUL_R这个块起什么作用呢？LMN连接MUL_R的IN1，而IN2又是1，那么得出的结果就是LMN这个值吧？而且MUL_R连接CTRL_PID的PV_IN，感觉怎么像是陷入循环了呢
    http://www.chinakong.com/upload/upload13/201405101022068.JPG

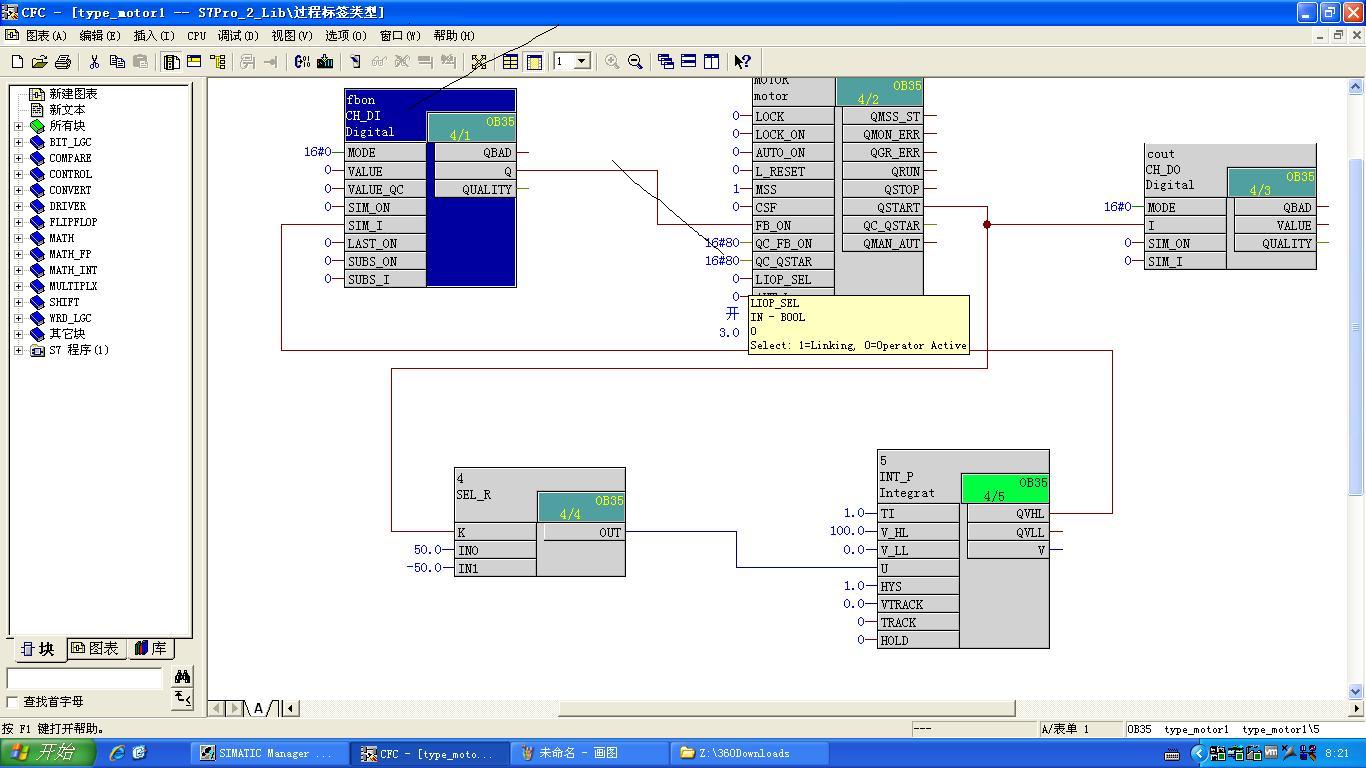

    在使用入门2中，创建过程标签TYPE_MOTOR和TYPE_VALVE的过程中，关于SEL_R和INT_P的连接又有些不理解。TYPE_MOTOR图表中SEL_R块将IN！ IN2 分别设成50和—50，这个数值有什么特别的意义么，还是说任何一个在限制中的数值都是可行的？ 在INT_P块中是QVHL连接的CH_AI块中的SIM_I，那这个QVHL直接就是100吧？？给CH_AI的仿真值输入一个固定值需要这么绕远路么还是说有什么意义
    http://www.chinakong.com/upload/upload13/201405101022168.JPG
