简单说明一下星三角运行时电机内部个相电压的情况：
1、把Y和△的每个“边”都看做是电动机的一个绕组（实际就是）；
2、把电源Ua、Ub、Uc分别接到两个解法图形的三个顶点上；
3、对于△接法，三个绕组承受的电压分别是Ua-Ub=Uab=380V、Ub-Uc=Ubc=380V、Uc-Ua=Uca=380V；
4、对于Y接法，可以看出380V电压并不是被每个绕组单独承受的，但也不是“二一添作五”，它们之间还有个-相位-关系，计算结果是，把Y的中心看做0，每个绕组承受的电压是（380/1.732）=220V；
5、常见的应用：大功率交流电动机启动，为避免出现过大的启动冲击电流，可以用“Y-△”方式，先按Y型接入电源，电动机绕组只承受220V电压（设计制造是380V绕组），降压启动，启动达到一定转速后再转换成△接法，进入额定电压运行。

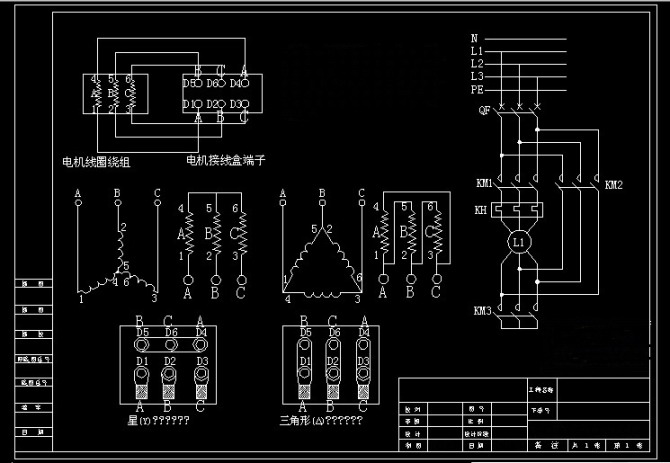

启动的电气原理图：
现在要求利用PLC作为控制核心实现星三角启动：
具体的设备：
高压离心风机（其主要的动力设备是大功率电动机)，此外还包括用来控制风机风阀位置的电动或手动执行器、风机阀门限位开关等部件。
进行星三角启动的好处：
风机动力设备的传统控制方法是通过手动或继电器控制，存在可靠性和灵活性较差的问题。比如：由于电机的容量大，就存在启动时间长、启动电流大、运行安全可靠性差等问题，为了解决这些问题，需要采取在启动离心风机时减少启动负荷、通过星—三角降压启动来降低启动电流、进行安全互锁控制等措施。
电气控制要求
1．启动风机电机时，先关闭风机阀门，待风机正常运转后再根据生产需要打开风机阀门，以减少风机的启动负荷。
2.电机启动时线圈采用星形接法，待电机达到正常的速度后切换为三角形接法，降低启动电流。
3.当电机线圈由星形切换为三角形时，因PLC运行速度快，内部切换时间短而接触器转换需要时间长，因此PLC内部程序设计上有防火花的内部锁定。
4.电机星形启动切换为三角形运转时相关接触器连锁，防止PLC误动作。
5.系统设计有紧急停车按钮，防止启动或运行时意外事故的发生。
二．设计技术数据：选用三菱PLC
三．设计内容
1) 进行PLC选型及I/O分配，设计PLC硬件系统（CAD绘制）；
2）选择PLC控制系统元器件。
控制程序如下：
LD X0
OR M10
ANI X1
ANI X2
OUT M10
OUT Y0
LD M10
OUT T0 K60
LD M10
OUT T1 K10
LD T1
ANI T0
ANI Y1
OUT Y2
LD T0
OUT T2 K5
LD T2
ANI Y2
OUT Y1
END
|
