发表人：dl-niki |
发表时间：2011/7/20 9:40:00 |
|
|
| 本栏论题： |
S7-200以太网转换器 ETH-PPI 可直接连接WINCC 组态王 力控 Microwin [5052] |
大连德嘉国际2011款重新打造的升级版ETH-PPI，它较之前一版本有着巨大的飞跃。
1、它完全透明，不用在s7-200 PLC 中做任何工作，也不用在WinCC中加装任何OPC程序。
2、它使用的是WinCC自带的驱动TCP/IP(auto) ，还可以同时连接西门子s7-200编程软件MicroWin 4.0 。
WinCC中的I Q M DB1（切记是DB1)与 s7-200中的 I Q M V一 一对应，使用时非常简单，填完IP地址就可立即使用。
前一版本的ETH-PPI产品，S7-200若是连接Wincc 需要加 OPC【即 PC ACCESS】，而现在不用了，可直接连接。
3、同时 MicroWin 4.0 也可同时工作，可通过 ETH-PPI 对S7-200进行上传下载程序，在线调试及监视，功能是相当的强大！
【请注意】西门子做不到哦！
4、同时，你根本不用在上位机（计算机）中加装任何驱动或程序，也不用在 ETH-PPI中做任何设置【老版本需设置】，你只需填写IP地址就一切OK了，总之你只要花费4秒钟的时间就一切全搞定，就这么简单！！！
【选型】
1、如果您想直连wincc，推荐使用ETH-PPI，它将会非常的方便。价格较之CP243i略贵些。
2、如果您选用非wincc上位软件，如组态王、力控等，您可以选用CP243i，价格相对便宜些
|
|
以下是关于《S7-200以太网转换器 ETH-PPI 可直接连接WINCC 组态王 力控 Microwin 》论题的回复（共11篇） |
|
大连德嘉电子的2011款【ETH-PPI】=【CP243i+wincc直连功能】(即不用PC ACCESS OPC方式)。
它能够使你能够用统一驱动既可以连接S7-300又可以连接S7-200。在工程应用中实现真正的便捷、方便。
QQ：1055249760~~
公司网站www.dl-winbest.cn
|
|
|
大连德嘉电子的2011款ETH-PPI=CP243i+wincc直连功能【即不用PC ACCESS 】。
它能够使你用WinCC自带的驱动【TCP/IP(auto) 】]既可以连接S7-300又可以同时连接S7-200 。在工程应用中化复杂为简单、方便实用。减少了因使用OPC[即PC ACCESS]而带来的通讯不稳定性！
ETH-PPI的具体设置及用法，请参照大连德嘉国际的CP243I ,有关直接连接WinCC的部分，请继续阅读下面的说明：

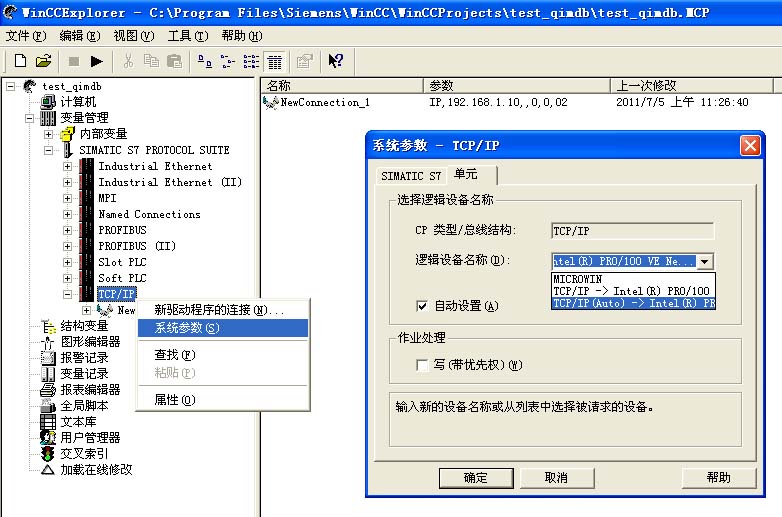

a.WinCC 驱动TCP/IPà[鼠标右健]à系统参数à单元àTCP/IP(Auto)

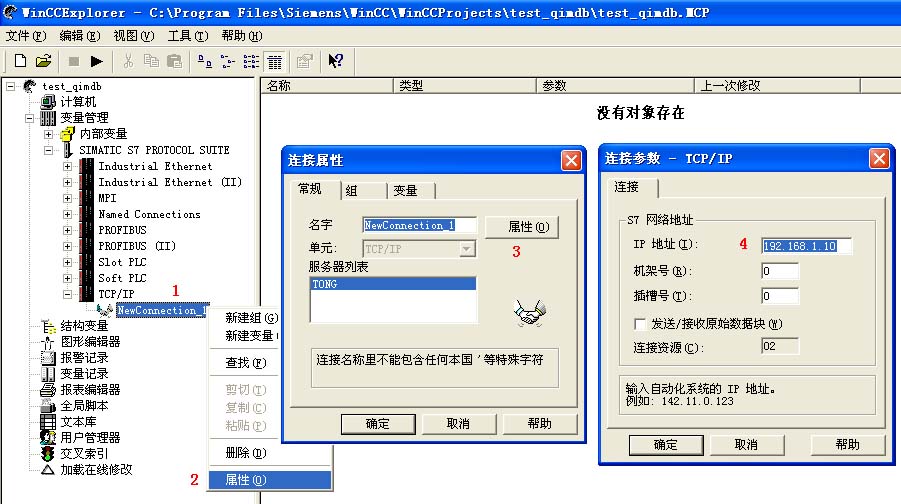

b.WinCC 驱动TCP/IPà[鼠标右健]à新驱动程序的连接à属性àIP地址填入[192 .168 . 1 . 10]
S7-200与WinCC变量的定义举例：
WinCC中的I、 Q 、M、 DB1（切记是DB1)与 s7-200中的 I、 Q 、M、 V对应
S7-200 WinCC
V3.0 二进制变量 DB1.D3.0
V3.1 二进制变量 DB1.D3.1
……
V3.7 二进制变量 DB1.D3.7
VB60 无（有）符号8位数 DB1.DBB60
VW61 无（有）符号16位数 DB1.DW61
VD63 无（有）符号32位数 DB1.DD63
VD67 32位浮点数 IEEE 754 DB1.DD67
M10.3 二进制变量 M10.3
Q0.5 二进制变量 A0.5
QW3 无（有）符号16位数 AW3
I0.2 二进制变量 E0.2
IB6 无（有）符号8位数 EB6
|
|
|
【Smart700/1000如何连接S7-1200PLC？】
S7-1200为西门子新推出的一款PLC，价格跟200PLC差不多，但是性能和300一样，CPU自带以太网。
如果S7-1200接西门子原装的屏，屏的价位大概在￥8000左右。
如果选用大连德嘉电子的PPItoS7-1200影射转换器，则可以使Smart700/1000(200的屏)接到S7-1200上，将大大节省您的工程造价。
【Smart700/1000触摸屏+S7-1200触屏适配器+S7-1200 PLC】
联系QQ：1242136482（注明chinakong或者S7-1200触屏适配器~）
|
|
|
可替代 CP5611 的ETH-MPI转换器
ETH-MPI转换器 ：是大连德嘉国际的一款全新以太网产品，它一端连接S7-300/400PLC的MPI编程口，另一端是RJ45以太网接口（是西门子 profinet (tcp/ip)协议接口），上位机WINCC或STEP7 通过普通以太网卡与之相连，使用西门子本身的 TCP/IP协议;
详见公司网站http://www.dl-winbest.cn
|
|
|
可替代 CP5611 的ETH-MPI（DP）转换器
ETH-MPI（DP）转换器 ：是大连德嘉国际的一款全新以太网产品，它一端连接S7-300/400PLC的MPI编程口，另一端是RJ45以太网接口（是西门子 profinet (tcp/ip)协议接口），上位机WINCC或STEP7 通过普通以太网卡与之相连，使用西门子本身的 TCP/IP协议;
详见公司网站http://www.dl-winbest.cn/
|
|
|
