S7-300接触摸屏有如下俩种方案：
1、国产的触摸屏+串口编程电缆+300LC
2、西门子触屏Smart1000+【PPItoMPI映射转换器】+300PLC
其中，如采用第一种方案，串口编程电缆成本也要￥600多，造价不菲。而且采用国产的屏，在项目选用方案上也不容易说服客户，很难达到品牌效应。
第二种方案则不然，它采用西门子新近推出的高分辨率彩色触摸屏，品牌效应显而易见。整体造价与第一种方案只低不高。（Smart1000相对于300的屏便宜多了，而且PPItoMPI映射转换器定价也非常低），具体PPItoMPI影射转换器大连德嘉电子将会在5月初提供给大客户试用，5月中旬正式销售~~欢迎关注~~
QQ：1242136482~~(注明中国工控网)
|
|
以下是关于《Smart1000+PPItoMPI映射转换器可连接S7-300》论题的回复（共8篇） |
|
大连德嘉电子主营产品：
1、西门子S7-200以太网转换器【CP243i】：它将S7-200的PPI 协议转换为西门子 (TCP/IP)协议, 其功能同西门子CP243-1功能相似，可替代西门子PPI-cable、 USB-PPI、 CP243-1，并可同时连接Microwin、Wincc、组态王、等所有主流软件。它一端连接PPI口，另一端是以太网口。详见2楼~~
2、可替代西门子 CP5611、CP5613、CP5512和PC ADAPTER的以太网转换器【ETH-MPI】： 它将西门子S7-300的MPI/DP协议转换为西门子（TCP/IP）协议,其功能与西门子CP343-1 功能相似，它一端连接MPI口，另一端是以太网口。
3、【PC ADAPTER USB】是大连德嘉出品的西门子S7-200/300/400全系列PLC的多功能编程电缆，它与西门子原装USB电缆功能完全相同，是国内最好的多功能编程电缆。
4、【USB—PPI】：它与原装西门子S7-200 USB 编程电缆功能完全相同。它除了可以对S7-200编程之外, 还可对操作屏以及西门子Smart 700/1000彩色触摸屏进行编程,可以给OP77A恢复出厂OS.
5、【PNIO数据采集器】是目前唯一能够与西门子S7-200/300/400配合使用的数据采集器，可将最多48路模拟信号直接传送到Wincc、组态王等知名上位软件中，无需另加驱动，无需OPC软件。 它是以太网型产品。
6、EM277i：跟西门子性能一样的低价国产EM277。
7、【PPI/MPI映射转换器】通过大连德嘉国际电子的PPI/MPI映射转换器就可以将Smart 700连接到 s7-300/400的 MPI或DP接口上，2011年5月中旬正式起售。
QQ(销售):1242136482 （注明中国工控）
QQ(技术咨询):1055249760
Tel:0411-82810696
销售直线：157 1239 1329
技术支持直线：157 1239 1325
|
|
|
大连德嘉电子其他产品：
大连德嘉电子主营产品：
1、西门子S7-200以太网转换器【CP243i】：它将S7-200的PPI 协议转换为西门子 (TCP/IP)协议, 其功能同西门子CP243-1功能相似，可替代西门子PPI-cable、 USB-PPI、 CP243-1，并可同时连接Microwin、Wincc、组态王、等所有主流软件。它一端连接PPI口，另一端是以太网口。详见2楼~~
2、可替代西门子 CP5611、CP5613、CP5512和PC ADAPTER的以太网转换器【ETH-MPI】： 它将西门子S7-300的MPI/DP协议转换为西门子（TCP/IP）协议,其功能与西门子CP343-1 功能相似，它一端连接MPI口，另一端是以太网口。
3、【PC ADAPTER USB】是大连德嘉出品的西门子S7-200/300/400全系列PLC的多功能编程电缆，它与西门子原装USB电缆功能完全相同，是国内最好的多功能编程电缆。
4、【USB—PPI】：它与原装西门子S7-200 USB 编程电缆功能完全相同。它除了可以对S7-200编程之外, 还可对操作屏以及西门子Smart 700/1000彩色触摸屏进行编程,可以给OP77A恢复出厂OS.
5、【PNIO数据采集器】是目前唯一能够与西门子S7-200/300/400配合使用的数据采集器，可将最多48路模拟信号直接传送到Wincc、组态王等知名上位软件中，无需另加驱动，无需OPC软件。 它是以太网型产品。
6、EM277i：跟西门子性能一样的低价国产EM277。
7、【PPI/MPI(DP)映射转换器】通过大连德嘉国际电子的PPI/MPI(DP)映射转换器就可以将Smart 700连接到 s7-300/400的 MPI或DP接口上，2011年5月中旬正式起售。
QQ(销售):1242136482 （注明中国工控）
QQ(技术咨询):1055249760
Tel:0411-82810696
销售直线：157 1239 1329
技术支持直线：157 1239 1325
|
|
|
大连德嘉国际PPItoMPI映射转换器
使用手册
概述：

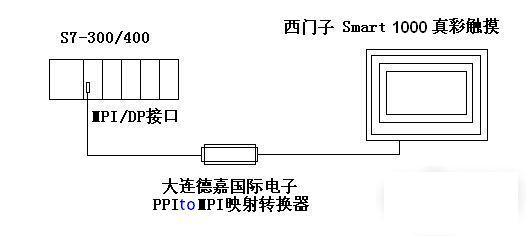

PPItoMPI映射转换器是我公司专为西门子Smart700/1000连接西门子S7-300所设计研发并生产的协议转换器（Smart700/1000是西
