    锅炉引风机和鼓风机的PLC控制PLC

    锅炉燃料的燃烧需要充分的氧气，引风机和鼓风机为燃料燃烧提供氧气。
    1、控制要求
    引风机首先启动，延时8S后鼓风机启动；停止时，按停止按钮，鼓风机先停，8s后引风机停。
    2、PLC的I/O配置、I/O接线和梯形图
    PLC的I/O配置（CPU选用PM554-T，含8点输入6点输出）


 回复时间：2011/3/2 13:41:00

支持(678) | 反对(588)

    汗，图片怎么都一样？还找不到修改的地方-_-!!

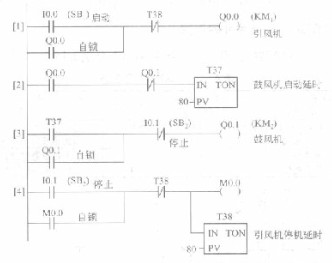

    http://www.chinakong.com/upload/upload11/201103021326358.jpg另张梯形图片
