【综述】：通过PLC侧的ETH-MPI(Remote)和监控侧（上位机）的RCD设备[Remote Connnection Device]就能实现对众多PLC的远程监控、在线调试以及PLC程序的上传和下载，使你的感受就如同在局域网中对PLC的操作一样!

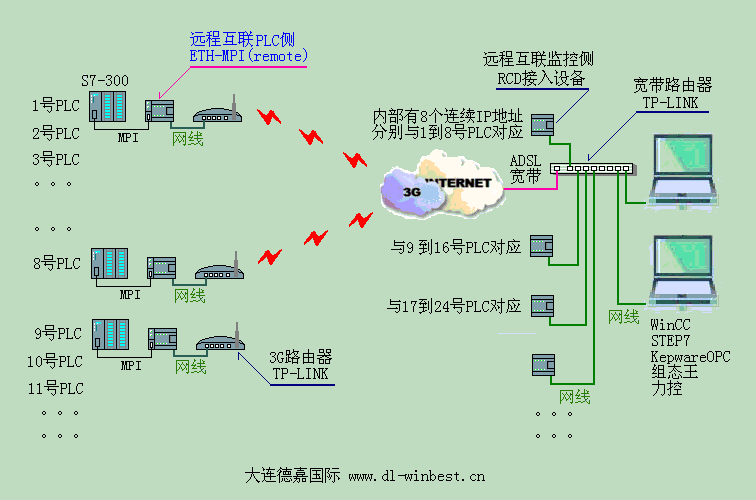

【配置方案】:下图中(PLC侧)的3G路由器是3G无线和ADSL宽带双功能路由器，即可以选择3G无线方式与RCD连接，也可以选择宽带有线方式与RCD连接
【优点】：只要监控侧（上位机）的ADSL宽带路由器具有固定IP或动态IP(通过花生壳设置），就可以将大量分布在全国各地的PLC通过互联网与监控侧宽带路由器对接，实现与上位机的通讯（注：PLC之间是不能通讯的）
【PLC侧的ETH-MPI(Remote)功能】：通过MPI口与S7-300PLC相连，然后转换成以太网协议(TCP)通过3G无线或宽带与监控侧的RCD模块通讯,其内部参数[端口号]用于指明与哪个RCD连接,[分支对应码]则指明该RCD中与哪个IP连接
【监控侧的RCD功能】: 每个RCD模块内部有连续的8个IP地址，通过1个端口号和8个分支对应码与PLC侧的8个ETH-MPI(Remote)相对应
【工作原理】：PLC侧的ETH-MPI(Remote)首先访问监控侧的ADSL宽带路由器，通过端口号[即端口映射]进入局域网(监控侧内网)相对应的RCD模块,RCD模块再通过[分支对应码]给这次连接分配一个(监控侧内网)IP地址,之后监控侧内网的WinCC(或Step7、Kepware、组态王、力控等上位软件)访问该IP,RCD模块再将访问内容转发送到PLC侧的ETH-MPI(Remote),由它再发给S7-300 的PLC,PLC接收到数据后再将应答数据按原路返回
以上为3G/互联网通讯总体介绍，详情请登录http://www.dl-winbest.cn了解更多
|
