项目简介：

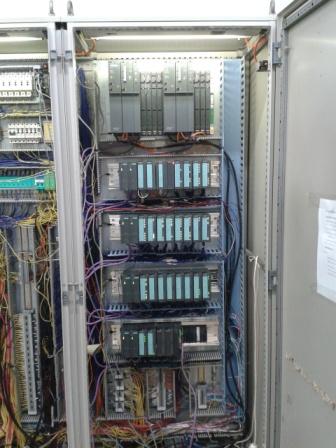

天津大港石化PTA系统是德国ZIMMER公司十五年前建设的项目，使用的控制系统是西门子的S5-135U控制器，由于系统无法采购备件，且需要增加功能，大港石化决定在检修期间对系统进行升级改造，系统升级为西门子的S7-400H冗余系统。保留原系统所有功能，并增加一些功能。
原系统功能连锁多，德国人做的系统考虑的稳定性极高，因此程序量较大，且有PID功能及与霍尼韦尔DCS系统通讯，这给升级工作造成较多困难。
S5系统模块概要： S7系统模块概要：
CPU S5135U(CPU928B) S7400 414H
编程口 3964R CP 443- 1以太网
SES5 420-4UA13 6ES7 321 -1BH-02(16×2)
6ES5 441-4UA13 6ES7 322 -1BH-02(16×2)
6ES5 466-4UA11 6ES7 331 -7KF-02(8)
6ES5 470-4UC13 6ES7-332-5HF-00(8)
CP524(TO DCS) CP341(MODBUS SLAVE)
升级的步骤：
1 将S5程序用CONVERTEING 软件进行转换，一般的程序即可升级为S7程序，其中一些特殊的S5程序需自行编写，如模拟量读取，PID，CP524通讯等
2 按照原系统的地址表组态S7硬件，即S7中通道地址与S5相同，这样就不需对程序进行太多的修改。
3 修改特殊S5程序如S5PID程序为OB251，在OB13中调用，我们使用S7的FB41代替并在OB35中调用。值得注意的是S5PID数据块的手动默认是FLASE,而FB41的数据块默认为TURE。
4 修改CP524的通讯程序。更新为CP341的FB80。

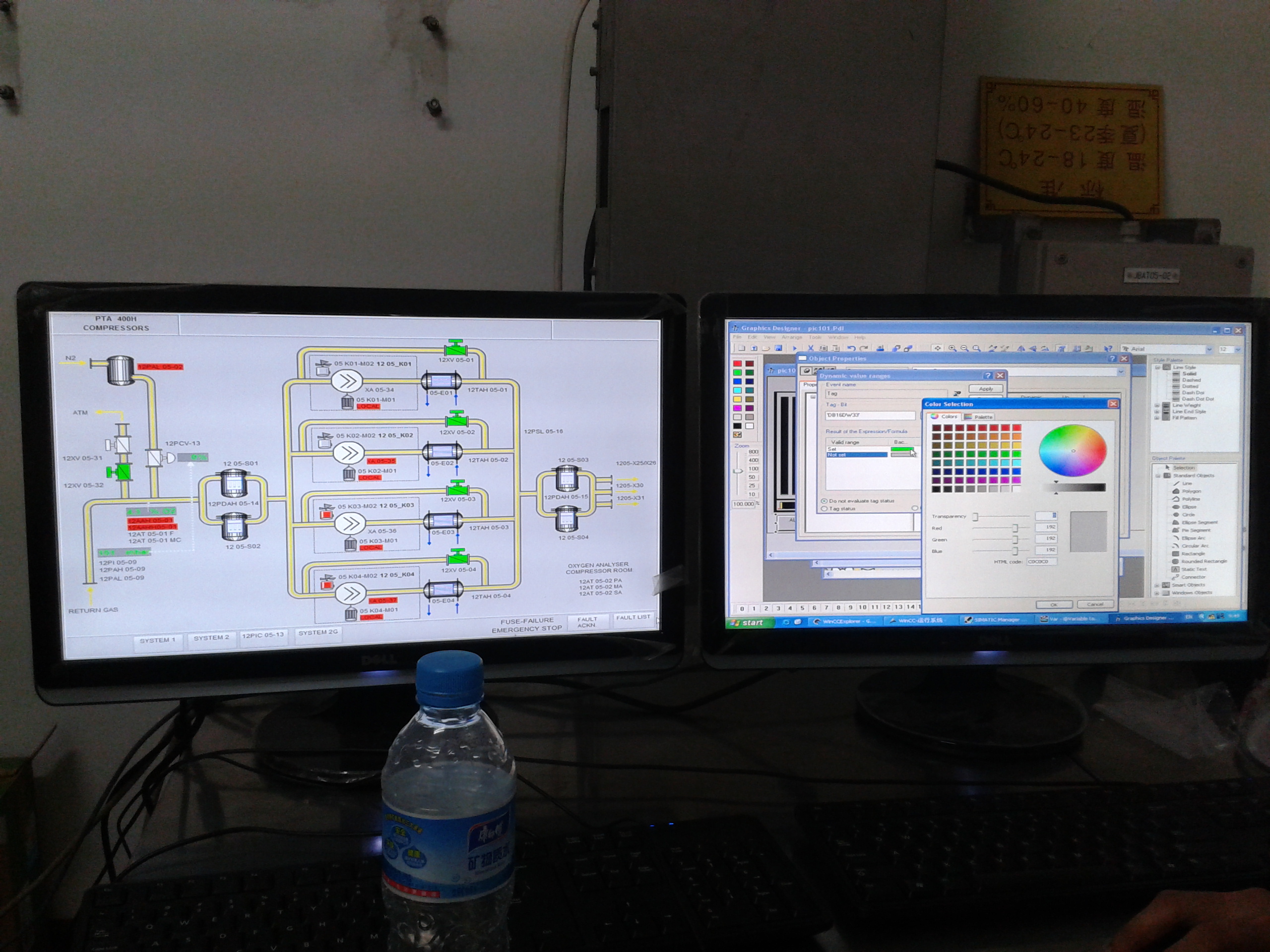

5 升级人机界面WICC4.0到WINCC7.0。
改造后系统运行正常，升级成功。
