数字量扩展模块技术规范

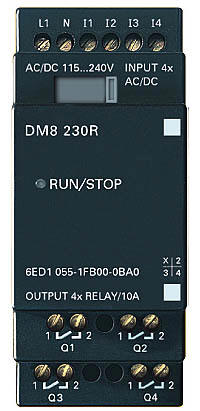

技术规范	LOGO! DM8 12/24R	LOGO!DM8 24 LOGO!DM8 24R	LOGO!DM8 230R	LOGO! DM16 24R	LOGO! DM16 24	LOGO! DM16 230R
输入	4	4	4	8	8	8
模拟量输入	-	-	-	-	-	-
输入电压	12/24V DC	24V DC/24V AC/DC	115/240V AC/DC	24V DC	24V DC	115/240V AC/DC
允许范围	10.8到28.8V DC	DC 20.4到28.8V DC/ DC20.4到26.4V AC 20.4到28.8V DC	115到240V AC/DC	20.4到28.8V DC	20.4到28.8V DC	85到265 V AC 100到253V DC
输入电压 - "0"信号 - "1"信号	最大5V DC 最小8V DC	最大5V DC 最小8V DC	最大40V AC/30V DC 最小79V AC/79V DC	最大5V DC 最小12V DC	最大5V DC 最小12V DC	最大40V AC/30V DC 最小79V AC/79V DC
输入电流，当 - "0"信号 - "1"信号	< 1.0mA > 1.5mA	< 1.0mA > 1.5mA	< 0.03mA > 0.08mA	< 1.0mA > 2.0mA	< 1.0mA > 2.0mA	< 0.05mA > 0.08mA
输出	4个，继电器	4个，晶体管/继电器	4个，继电器	8个，继电器	8个，晶体管	8个，继电器
连续电流	最大5A每个继电器	最大3A/最大5A每个继电器	最大5A每个继电器	最大5A每个继电器	最大3A	最大5A每个继电器
断路保护	需要外部保险丝	电子式（约1A）	需要外部保险丝	需要外部保险丝	电子式（约1A）	需要外部保险丝
开关频率机械电阻负载/灯负载感性负载	10Hz 2Hz 0.5Hz	10Hz 10Hz/2Hz 0.5Hz	10Hz 2Hz 0.5Hz	10Hz 2Hz 0.5Hz	10Hz 10Hz 0.5Hz	10Hz 2Hz 0.5Hz
实时时钟的后备时间，在25摄氏度	-	-/典型为80小时	-	-	-/典型为80小时	-
连续电缆	2×1.5mm²，1×2.5mm²
环境温度	0摄氏度到55摄氏度
存储温度	-40摄氏度到70摄氏度
对无线电干扰的抑制	ToEN550011（限制值，B级）
保护等级	IP20
认证	通过VDE0631，IEC61131，UL，FM，CSA，船检认证
安装	安装在35mmDIN导轨上，或安装在墙上
尺寸（W×H×D）	36×90×55mm			72×90×55mm
