9针显示器维修升级
有一些老旧的显示器，所用的连接线是9针的，可是新的显示器往往没有9针的接口，所以势必要装九针显示信号改15针标准VGA信号，以便旧的设备不致于过早报废。

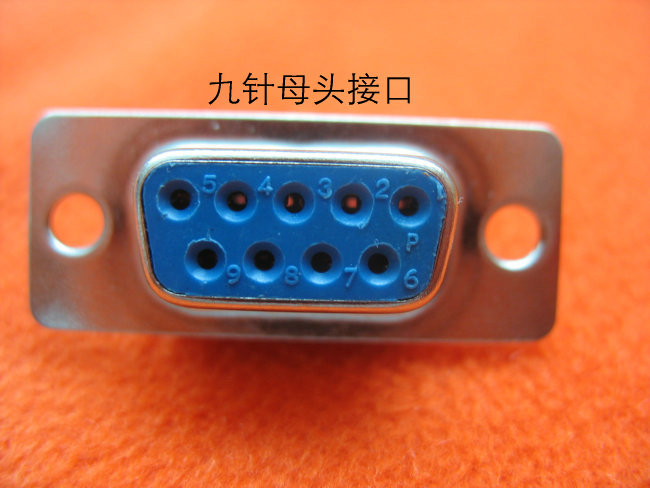

旧式 显示卡端的接口为9 针母插座信号线定义如下：
9针MDA、CGA、EGA标准引脚定义（单色或多色）：
1、GND （地）
2、GND （地）
3、NC （空）
4、NC （空）
5、NC （空）
6、INTENSITY（亮度），TTL电平
7、VIDEO（视频）TTL电平
8、H-SYNC（行同步）TTL电平
9、V-SYNC（场同步）TTL电平
MDA显示器标准：
MDA标准是IBM公司制定的PC视频显示的第一个标准。它只支持字符显示功能，无图形功能，无彩色显示能力，也无灰度等级。因而它在使用中很受限制。
MDA显示标准的字符显示规格为80列X25行，分辨率为720X350。行频为18。432KHZ，场频为50HZ。信号接口采用9针D形接口。
CGA显示器标准：
CGA是作为MDA的替代品出现的，它与MDA相比增加了两大功能，即彩色显示和图形显示。它的最高分辨率为640X200，但此方式只能显示单一颜色。而在彩色图形显方式下工作时分辨率很低，只能达到320X200.它的行频为15.7KHZ,埸频为60HZ,它规定了两种接口形式，一种是9针D形接口，管脚与MDA的接口排列相同。另一种是输出NTSC复合视频信号，因此可以用NTSC电视作计算机显示器。
EGA显示器标准：
EGA是当时的一种增补型图形适配器。在软件上兼容CGA.它的最高分辨率为640X350,行频为21.8KHZ,埸频为60HZ.可以设置成单显方式。它的信号接口也是采用D形9针，其排列与MDA相同。
9针VGA标准引脚定义：
1 RED Red Video
2 GREEN Green Video
3 BLUE Blue Video
4 HSYNC Horizontal Sync
5 VSYNC Vertical Sync
6 RGND Red Ground
7 GGND Green Ground
8 BGND Blue Ground
9 SGND Sync Ground
9针引脚定义如果为非标准方式或需要再核实自己的判断是否准确，可以参照：显示器信号线检测识别
9针显示器的改造与维修升级技术广泛使用在工业生产、数控机床、产业设备.用于替代早期进口数控设备中使用九针显示器,9针接口显示器改造与维修案例应用广泛，主要包括：进口数控机床(FANUC数控机床，注塑机，印刷机等),进口工业过程自动化控制系统、DCS集散控制系统,磨床,铣床,加工中心,折弯设备,火花加工设备,冲床等,注塑机控制系统,焊接机器人,汽车零部件专用生产线等。
GBS8218工业,数控视频信号转换器 可以将各种类型9针信号源设备的非标准信号源换成VGA标准信号，直接外接普通液晶显示器，CRT显示器，投影仪，液晶电视等,轻松替代您原有的旧显示系统，画质清晰，性能稳定,广泛应用于各种数控工业生产设备.
GBS8218支持输入信号源(9针含各种类型MDA、CGA、EGA、VGA,场频，行频，各种类型接口)：
RGB SOG（绿色同步）
RGB SOB（蓝色同步）
RGB SOR（红色同步）
RGB S （复合同步）
RGB HV （分离同步）
GBS8218工业,数控,信号转换器可通过RS232串口控制器对电路板进行手动调节和升级更新程序。
各类型尺寸液晶+GBS8218工业视频转换板=全新9针显示器的(工业应用兼容性好,性价比高,随时现货)
技术联系人:唐工 手机:13714086170 http://www.hdmi-converter.com/231
GBS8218视频转换器经严格测试适用于9针显示器,并大量应用于数控机床,注塑机，印刷机,三菱显示器,马扎克显示器,松下工业显示器,日立显示器升级与改造,在数控特殊显示器升级与改造方面我们积累了丰富经验,期待进一步跟您的交流.
2009年10月（唐工）
