发表新论题

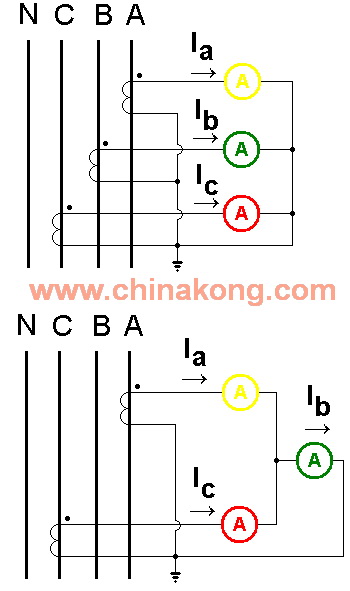

1、上图是三个电流互感器的接线图； 2、下图是两个电流互感器的接线图。 根据：Ia+Ib+Ic=0 所以：Ia+Ic=-Ib 故：绿色电流表指示B相电流。
以下是关于《配电柜电流表与电流互感器接线图 》论题的回复（共2篇）
回复时间：2013/3/11 9:28:00
支持(1119) | 反对(1138)
回复时间：2013/3/16 19:56:00
支持(968) | 反对(1017)
谢谢
