    电阻基础知识大收罗


    电阻是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器、分压器和负载使用。
    本期大讲台，电子元件技术网将立足于电阻的基本知识，从电阻的命名、阻值标法、特性参数、分类、作用及其选用层面与大家一起探讨电阻的相关概念及其技术特征。
    一、电阻的型号命名方法

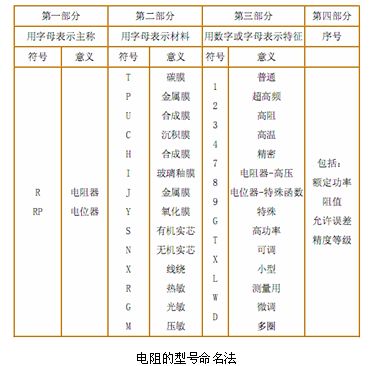

    在电子电路中常用的电阻有固定式电阻和电位器，根据SJ-73标准规定，电阻器、电位器的命名由四部分组成：第一部分主称，第二部分材料，第三部分分类特征，第四部分序号（不适用敏感电阻）。
    第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。
    第二部分：材料，用字母表示，表示电阻体用什么材料组成。
    第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
    第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。
    http://www.chinakong.com/upload/upload11/201106250927538.jpg
    二、电阻的阻值标法
    电阻的单位一般有MΩ（兆欧），KΩ（千欧），Ω（欧），更大的甚至还有TΩGΩ，它们的换算关系是一千进率：1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω。其阻值标法通常有直标法、文字符号法、色标法和数码法，色标法在一般的的电阻上是比较常见。
    (l)直标法
    直接用数字表示电阻的阻值和误差，例如，电阻上印有“68 kΩ±5％”，则阻值为68 kΩ，误差为±(68×0.05)kΩ。
    (2)文字符号法
    用数字和文字符号或两者有规律的组合来表示电阻的阻值。文字符号k，M前面的数字表示阻值的整数部分，文字符号后面的数字表示阻值的小数部分，例如，2k7其阻值表示为2.7 kΩ。
    (3)色标法

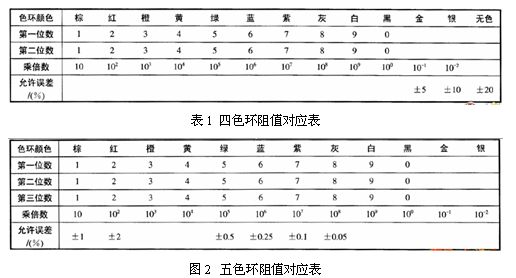

    现在常用的固定电阻都用色环法来表示它的标称阻值和误差。色环法就是用颜色表示元件的标称阻值和误差，并直接标志在产品上的一种方法。常见的色环电阻有四环和五环电阻两种（其中五环电阻属于精密电阻）。一般由四道色环或五道色环来表示其标称阻值和误差，各种颜色代表不同的数值，色环颜色所代表的数字或意义如表1和表2所示。
    http://www.chinakong.com/upload/upload11/201106250929098.jpg
    (4)数码法
    数码法是用三位数码表示电阻的标称值。数码从左到右，前两位为有效值，第三位为零的个数，即表示在前两位有效之后所加零的个数。例如，152表示在15后面加2个“0”，即1500Ω＝1．5 kΩ。此种方法在贴片电阻中使用较多。
    三、电阻的主要特性参数
    1、标称阻值：电阻上面所标示的阻值。
    2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或 00）、±2%-0.2(或 0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级
    3、额定功率：在正常的大气压力 90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻长期工作所允许耗散的最大功率。
    线绕电阻额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500
    非线绕电阻额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
    4、额定电压：由阻值和额定功率换算出的电压。
    5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。
    6、温度系数：温度每变化 1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。
    7、老化系数：电阻在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻寿命长短的参数。
    8、电压系数：在规定的电压范围内，电压每变化 1 伏，电阻的相对变化量。
    9、高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的 LR=0.01-0.05 微亨，CR=0.1-5 皮法，线绕电阻器的 LR 达几十微亨，CR 达几十皮法，即使是无感绕法的线绕电阻器，LR 仍有零点几微亨。
    10、噪声：产生于电阻中的一种不规则的电压起伏。
    电阻的噪声在一般电路中可以不考虑，但是在弱信号系统中不可忽视。主要由三大类型组成：热噪声，接触噪声（contact noise），以及shot噪声，其对电子电路设计是有害的，我们应当尽量避免。下面我们详细探讨一下有关电阻的噪声相关概念以及减少噪声的方法。
    热噪声：
    热噪声主要依赖于温度、频宽以及阻值，一只电阻的热噪声等于：
    Vt＝平方根（4KTBR）
    这里：Vt＝噪声的峰值电压
    K＝Boltzman常数
    T＝温度（kelvin）
    B＝噪声带宽
    R＝阻值
    从公式上可以看出，噪声的不同直接反应在阻值平方根上是成比例关系的，因此，两个半值的电阻计算的结果和用1个电阻（阻值是两个半值的总和）计算的结果是一样的，所以总的噪音和<IMG SRC="/WF_SQL_XSRF.html">
