MM440怎样只用一个按钮选择运行方向，按钮按下一次电机正转，再按下一次电机反转，按钮每按下一次电机改变一次运行方向。
MM440中改变运行方向不能使用脉冲信号，若用户必须使用一个按钮做正／反向运行控制。则可通过使用内部自由功能块实现此功能。

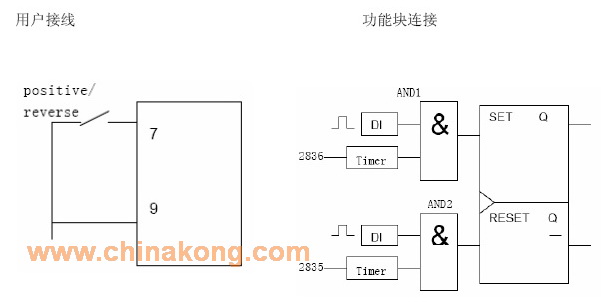

方式一：
相关参数设置=
P0700[0]=2选择命令源
P0703[0]=99选择DI3功能
P1113[0]=2836选择方向命令源
P2800[0]=1使能自由功能块
P2801[12]=1激活D触发器
P2834[0]=2811 D触发器置位端
P2834[3]=2813 D触发器复位端
P2801[0]=1激活与门AND1
P2801[1]=1激活与门AND2
P2802 [0]=1激活定时器Tl
P2802 [1]=1激活定时器T2
P2810[0]=722.2与门AND1输入端1
P2810[1]=2852与门AND1输入端2
P2812[0]=722.2与门AND2输入端1
P2812[1]=2857与门AND2输入端2
P2849[0]=2836定时器Tl输入端
P2850=1.0定时器Tl延迟时间
P2851=2定时嚣Tl工作方式
P2854[0]=2835定时器T2输入端
P2855=1.0定时器T2延迟时间
P2856=2定时器T2工作方式

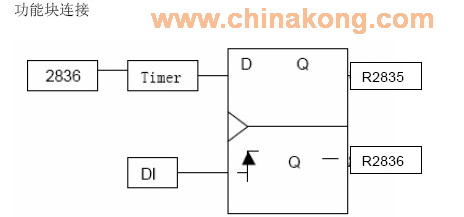

方式二：
用户接线同上
相关参数设置
P0700[0]=2选择命令源
P0703[0]=99选择DI3功能
P1113[0]=2836选择方向命令源
P2800[0]=1使能自由功能块
P2801[12]=1激活D触发器
P2802 [0]=1激活定时器
P2834[1]=2852触发器D端
P2834[2]=722.2触发器存储端
P2849[0]=2836定时器输入端
P2850=1.0定时器延迟时间
P2851=2定时器工作方式 |
