工业级串口控制器 4路光电隔离数字量输入20路继电器输出 |
|
|
|

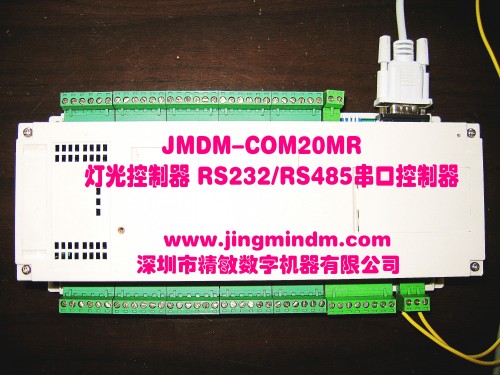

JMDM-COM20MR串口控制20 路继电器
http://www.chinakong.com/upload/upload11/201111101430538.jpg
http://www.chinakong.com/upload/upload11/201111101431298.jpg
一、产品简介
JMDM-COM20MR 是一款深圳市精敏数字机器有限公司自主研发的一款具有高可靠稳定性的工业单片机数字量
串口控制器、继电器控制器，板载20个10A的大容量继电器，侧重于20 路10A大负载控制，如灯光、发热丝、
电源开关等大功率器件等；同时可采集4 路开关量输入信号，可接光电式，电容式，电感式，霍尔式等各种传感
器和输入开关，方便很多工业或民用应用场合的行程开关、红外开关等信号检测或条件输入，来控制输出动作。
产品具有如下特征：
1、产品设计及品质：专业的工业级高可靠防雷击抗强电磁高频干扰电路设计、电路布局紧凑而合理、散热良好、
多采用贴片式芯片及元器件，产品程序保密性高、工业品质可靠、性能稳定，可胜任各种电磁干扰大、环境恶劣
的工业现场，如引弧电流、焊接电流、变频器等工作场合均可稳定使用。
2、I/O：4路全光电隔离输入、20路继电器输出；输出具有超强负载能力：
1）20路中的每路继电器都引出一个常开点和常闭点，可控制20组不同电压的开关；
2）每路继电器输出最大负载220V 10A，采用特有的高频信号滤除电路防止触点打火，提高继电器寿命；
3、2种通信接口可选：1个RS485接口和1个RS232接口可选；

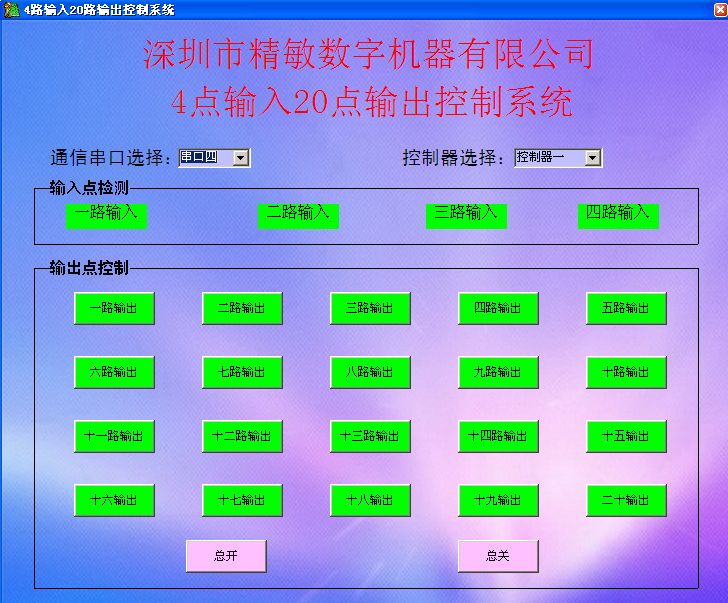

4、3种工作方式：支持独立控制、RS232串口监控、RS485串口监控3种方式；
5、4个拨动开关：可直接硬件编址，方便多台组网使用；
6、精确时间控制：带系统时钟，可实现精确时间控制；
7、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。
8、继电器工作状态指示灯：每路继电器输出都有一个指示灯，方便观察工作状态；
9、工业外壳，防尘美观，安装方便：导轨或螺孔安装；
10、串口通信协议简单，方便客户二次开发。
二、性能参数
1、工作电源：主电源：12V 或24V，交流或直流通用；外围驱动电源：DC24V 或DC12V；
2、主控制芯片：8位高性能单片机加高速高稳定FPGA可编程阵列电路
3、程序存储空间：32K (若有特定需要，可用64K)；
4、数据存储空间：16K (若有特定需要，可用32K)，保存数据，断电数据不丢失；
5、输入输出：4路全光电隔离数字量输入，NPN 输入形式，输入最大电流为10mA；其中有两路可作中断源用
于计数；20路继电器输出，每路输出承载最大电压为220V，最大承受电流是10A；输出采用特有的高频信号滤
除电路防止触点打火，提高继电器寿命；每路继电器都引出一个常开点和常闭点，可控制20组不同电压的开关；
每路继电器都有贴片式高亮度LED灯显示继电器工作状态；
6、精确时间控制：带系统时钟，可通过编程实现年、月、日、小时、分钟、秒等系统时间运算；
系统稳定性：采用启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在1ms之内；
7、2种通信方式（接口）可选：1个RS232接口、1个RS485接口可通过短路帽选择。
1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；可直接通
过RS232接口下载程序，无需烧录器，方便程序修改、升级；
1路标准的RS485通信接口（抗15KV静电冲击和雷击），可用于RS485通信；
8、控制器工作状态指示：2个LED 灯显示；
9、4个拨动开关：可直接硬件编址，方便多台组网使用；控制器也可通过软件编址；
10、2个拨码开关：可根据程序需要设定程序状态或程序参数；
11、工业外壳，防尘美观，一体化紧凑型设计，安装方便：导轨或螺孔安装；
12、外形尺寸：外壳：长宽高为: 146mm×90mm×40mm；内部控制板：长宽高：245mm×102mm×40mm；
（扩展阅读：JMDM 系列I/O工业单片机串口控制器有多种可选：
按I/O 分：12/8、16/12、4/20、4/16、20/20 等，型号分别为：JMDM-20DIOV2、JMDM-28DIOMT/MR、
2）N 值为01~20；
JMDM-COM20MR 、JMDM-4DI16DO 、JMDM-40DIOMR 等； 全输出： JMDM-COM40MR/MT 、
JMDM-COM8MR等）
三、使用说明
3.1 硬件连接注意事项
1、JMDM-COM20MR 采用12V 或24V供电，交直流通用，不分正负，控制器自带整流模块。
2、注意严格按照产品说明书后面所附的接线图接好外部数字量输入部分、外部数字量输出部分、控制器、电
源之间的连接；电源接线更要严格、仔细检查确认无误后再接，否则将烧坏控制器或外部输入输出等设备；
3、控制器的输入信号采用直流12V/24V 供电，取决于外围输入器件的工作电压；输出采用0~220V 交直流均
可，取决于负载设备的工作电压，即控制器的继电器输出端外接电压应注意要与相应的外部输入输出器件相匹配。
3.2 工作模式
3.2.1 独立控制模式：
1、打开随产品附送的电子版技术资料：产品资料、编程软件、下载软件，阅览一遍技术资料；
2、根据说明书所附接线图连接好电脑和控制器之间的串口通信线；
3、安装随产品附送的Keil C编程软件；
|
|
|
|
