IT系统在医疗场所的应用及绝缘检测功能扩展
吴恩远（山东省建筑设计研究院，济南市 250001）
马名东（中国建筑设计研究院，北京市 100044）
徐 军（上海安科瑞电气股份有限公司，上海市 201801）
Application of IT System in Medical Sites and Function Expansion of Insulation Monitor
Wu Enyuan (Shandong Province Architectural Design Institute, Ji’nan 250001, China)
Ma Mingdong (China Architecture Design & Research Group, Beijing 100044, China)
Xu Jun (Shanghai Acrel Ltd., Shanghai 201801, China)
Abstract The definition, composition and characteristics of IT system, the attention points of IT system using in medical sites are expounded. The expansions of the insulation monitoring functions of the IT system are introduced, including overload detection of IT system, temperature detection of the isolation transformer of IT system, the grounding fault location detection of IT system, as well as the insulation monitoring and the central monitoring system for all kinds of testing.
Key words IT system Insulation monitoring Overload detection Temperature detection of the isolation transformer Fault location
摘 要 阐述了IT系统的定义、组成及特点，IT系统在医疗场所应用时的注意事项。介绍了IT系统绝缘监测功能的扩展：IT系统过负荷检测，IT系统隔离变压器温度检测，IT系统接地故障定位检测，以及绝缘监测、各类检测的中央监控系统。
关键词 IT系统 绝缘监测 过负荷检测 隔离变压器温度检测 故障定位
1 引言
随着国民经济的快速发展和人们生活水平的逐年提高，人们对电的需求量陡然增长。与此同时，由于停电、漏电，以及线路绝缘故障引发的触电、电气火灾事故也随之剧增对人们的生命财产安全构成了严重威胁。为了加强系统供电的安全性和可靠性，《民用建筑电气设计规范》(JGJ 16-2008) 12.8.6条规定：在2类医疗场所内，用于维持生命、外科手术和其他位于“患者区域” 内的医用电气设备和系统的供电回路，均应采用医疗IT系统。
IT系统具有泄漏电流小，可带故障运行等优点，因此在医疗场所、地下矿井、化工企业、船舶、电信、冶金、石油化工及交通工程等领域，IT系统得到了广泛的应用。
2 IT系统及其特点
2. 1 IT系统的定义及组成
IT系统的电源端不接地或经高阻抗接地，其电气装置的外露导电部分，被单独地或集中地通过保护线（PE）接至接地极。在实际应用中，IT系统一般与TN或TT系统通过隔离变压器进行隔离。
在正常情况下，系统中仅存在线路对地电容的微小泄漏电流。图1所示为IT系统发生第一次接地故障示意图，当系统发生第一次单相接地故障时，故障电流为两非故障相对地电容电流的相量和Id ，由于这个电流值甚小，不会造成人身电击或者其它事故，也不会切断电源，保证了系统供电的连续性。但是如果不及时排除故障，当第二次另一相发生接地故障时，相当于形成相间短路，使过电流保护装置动作，引起供电的中断，这对于重要的供电场所来说，是不允许的。
http://www.chinakong.com/upload/upload11/201103081818008.jpg
图1 IT系统接地故障示意图
Fig. 1 IT system grounding fault diagram
为了防止上述短路故障的发生， T系统应设置绝缘监测器。这样当系统发生第一次接地故障时，绝缘监测器就能及时检测出该接地故障，并通过报警装置发出报警信号（通常是声光报警信号），提醒工作人员赶在第二次发生异相接地故障前及时排除故障，消除隐患，从而有效地保证系统供电的连续性。
可以在系统中安装专门的故障检测仪，当绝缘监测检测到绝缘故障时，给故障检测仪一个启动信号，故障检测仪开始逐路检测，也可以利用手执式故障定位设备对可能出现故障的回路进行逐点排查，最终找到故障点并显示故障点的位置，这样就极大地方便了工作人员进行故障排除。
为了保证系统供电的连续性，国家《建筑物电气装置 第7-710部分：特殊装置或场所的要求—医疗场所》GB16895.24-2005 / IEC60364-7-710:2002 710.53.1条规定：“……医用IT系统的变压器进出线回路不允许设置过负荷保护……”，以防止系统过负荷时保护开关切断电源。这就要求系统中的绝缘监测器必须同时还具有负荷检测和过负荷报警功能。在一些重要的场所，由于隔离变压器持续不断地工作，可能温度过高而导致隔离变压器工作异常。因此绝缘监测器还需要实时检测变压器的温度，当其温度过高时，应有相应的超温报警信号，以提醒相关人员及时处理。

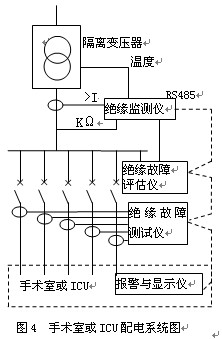

由上面的分析可知，一个典型的单相IT系统，其组成设备主要包括：隔离变压器、绝缘监测器、电流互感器，以及外接报警与显示仪，见图2。
http://www.chinakong.com/upload/upload11/201103081818528.jpg
Fig. 2 Schematic diagram of the compositi |
|
|
|
|
