    背景介绍
    在设计机柜的行业中，通常工人接线所看的是接线图或者接线表，而不是原理图，在一些大的项目中尤为如此。所以报表在统计时就需要根据设备连接的位置做排序。
    仍然有很多的企业在使用手工排序的方式制作表格。但是在elecworks中，工程师可以使用更高级的智能工具来对不同位置的接线做优化处理。
    操作过程

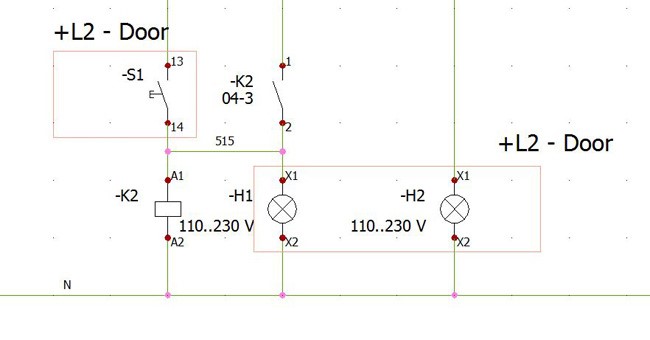

    对于以下的原理图来说，有两个不同的位置。

    http://www.chinakong.com/upload/upload13/201509091425278.jpg

    在完成绘制后，默认的接线顺序是这样的：

    http://www.chinakong.com/upload/upload13/201509091426078.jpg

    从图中就可以看出，从柜体到Door之间需要两根电缆，分别是
    +L2-S1:14 – +L1-K2:A1 和 +L1-K2:2 - +L2-H1:X1。
    但是实际上我们只需要一根电缆，然后在另一个位置里面再连接电线就可以了。
    这时，可以使用elecworks的“优化接线方向”功能。

    http://www.chinakong.com/upload/upload13/201509091426308.jpg

    新的接线关系产生了。

    http://www.chinakong.com/upload/upload13/201509091426558.jpg

    这样的接线方式，只需要+L1-K2:A1 - +L2-H2:X1这一根电缆就可以了，其他的都是柜体内部的电线接线了。

    总结优点
    这样的方法可以帮助企业实现：
    节约时间，自动完成接线优化
    完成优化后自动生成报表
    优化接线，节约成本
    提高生产效率
