一、 从WinCC里调用STEP 7 变量的前提条件
从WinCC里调用STEP 7 变量可以将建立变量的工作量减少一半，同时将建立变量的出错概率建设一半，从而减少了相应的排错工作，大大提高了工作效率。
从WinCC里调用STEP 7 变量的前提条件是，WinCC的项目文件必须是集成在STEP 7项目中的。
在安装所有Simatic 软件前，请查阅软件的安装注意事项，确定操作系统与软件的兼容性。该文档一般位于：CD\Documents\<语言版本>\InstallNotes.chm。
要使用WinCC与STEP 7的集成功能，WinCC和STEP 7必须安装在同一台计算机上，必须在安装WinCC之前安装STEP 7。STEP 7 与WinCC的版本必须一致。WinCC与STEP 7的版本兼容行列表可以在西门子自动化与驱动集团的技术支持与服务网站上获得。

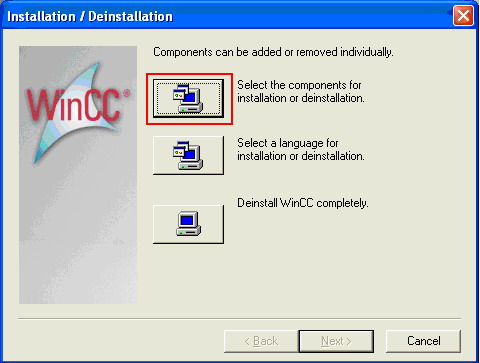

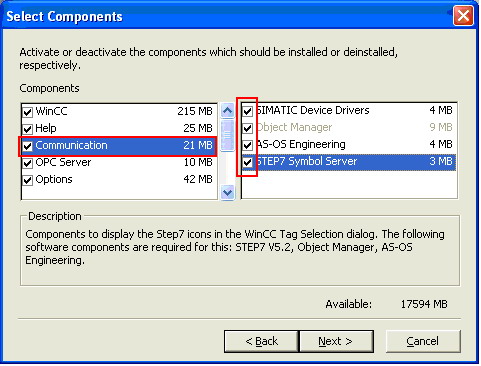

请STEP 7安装完毕后，进行WinCC安装。在WinCC安装过程中，请选择“自定义安装”，在communitation 下的所有选项都必须钩选。
二、 在Simatic Manager里建立新的WinCC项目

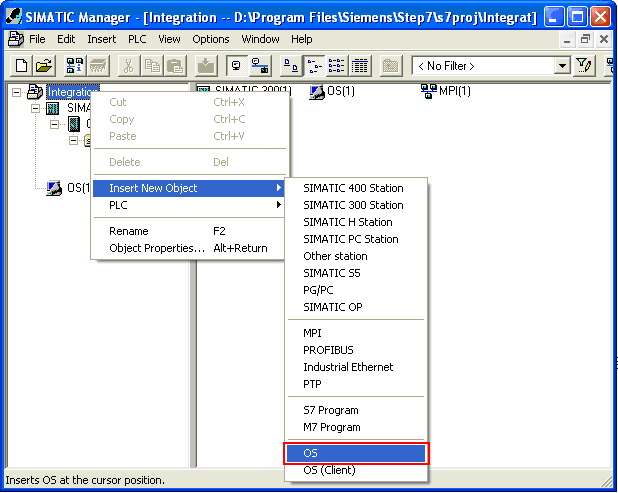

在建立新的STEP 7项目后，可以在Simatic Manager里直接建立新的WinCC项目。方法是在Simatic Manager里，右键点击项目名称，选择 “Insert New Object\OS”。此时系统会在STEP 7 项目文件里建立一个WinCC项目文件

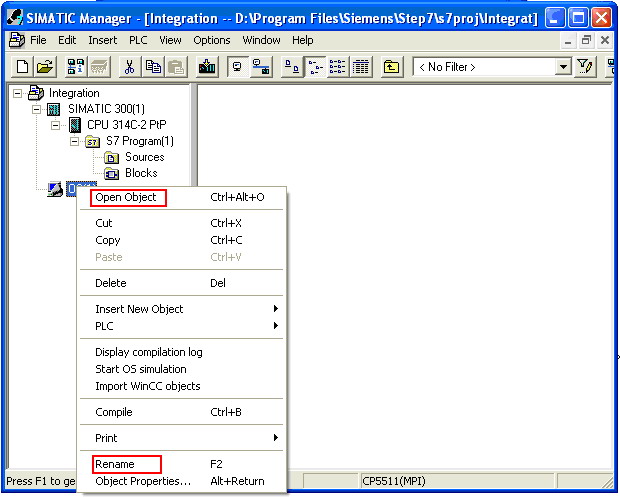

你可以在OS站上点击右键，选择“Re name”来修改WinCC项目名称。
可以通过在名称上点击右键，选择“Open Object”打开并编辑这个WinCC项目
三、 把现成的WinCC项目集成到STEP 7 项目中
按如下步骤把已有WinCC项目文件插入STEP 7项目文件
A. 在STEP 7项目文件中插入一个OS站，然后把它改名为已有的WinCC项目名称。
B. 在STEP 7项目里删除因仅插入OS站而产生的WinCC项目文件，其位置在STEP 7 项目文件夹里的wincproj文件夹下，例如：d:\siemens\STEP7\S7proj\STEP7_Integration\wincproj\Name of the OS
C. 最后在项目复制器里用’Save as’把已有的WinCC项目文件存储到STEP 7项目路径下。项目复制器位于开始菜单项"Start > SIMATIC > WinCC > Tools"。
注意：
对于集成STEP 7项目里的WinCC项目，你也可以使用压缩工具（Packer）来归档WinCC项目。
四、 把变量（符号表，共享DB，背景DB）从STEP 7传送到WinCC里
STEP项目文件里的符号表，共享DB里的变量可以一次性的传入继承的WinCC项目文件。
具体步骤如下：
A、 为需要传输的变量打上“传输标志”

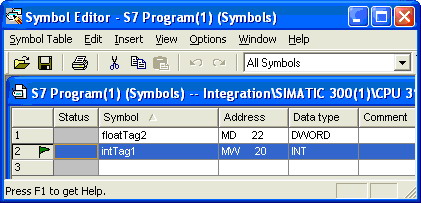

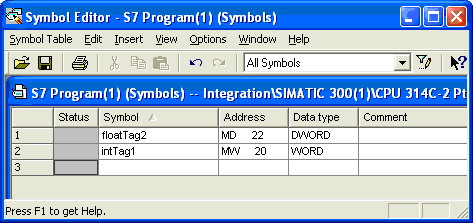

在需要传输的变量上点击右键，从关联菜单中选择“Special Object Properties \ Operator Control and Monitoring…”，打开Operator Control and Monitoring对话框，激活复选框“Operator Control and Monitoring”，并点击“OK”关闭对话框。此时该变量前将显示绿色小旗
如需对成批变量进行该操作，可以使用“Shift＋鼠标左键”进行批选择，或者使用“Ctrl＋鼠标左键”对成批选择的变量进行个别增减。

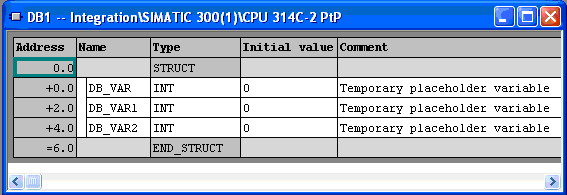

为共享DB的变量做注释

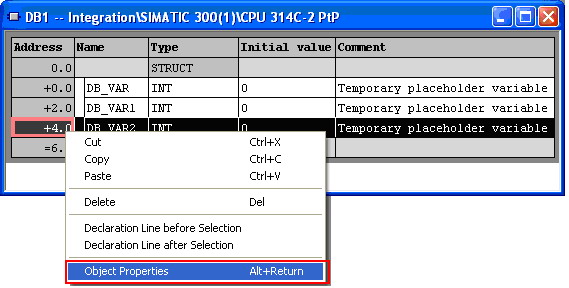

在需要传输的变量上点击右键，从关联菜单中选择“Object Properties”，打开Properties 对话框，

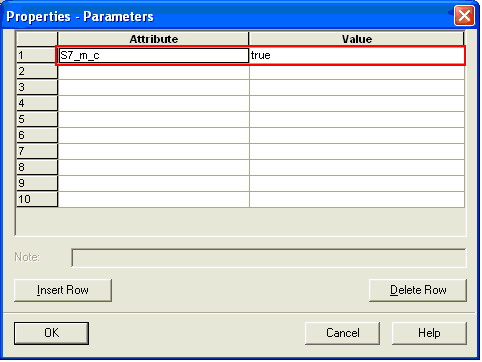

在对话框第一行的Attribute 中输入 S7_m_c ,Value 为ture,并点击“OK”键退出。此时被选中变量前被用红色小旗标志.
为背景DB的变量做注释
打开相应的FB，在需要传输的变量上点击右键，从关联菜单中选择“Object Properties”，打开Properties 对话框
在Attribute页第一行输入 S7_m_c ,Value 为ture并点击“OK”键退出
开启共享和背景DB的操作和监视功能
DB里的变量被标志后，必须启动DB的“Operater control and monitor”功能才能启动变量传输。
在simatic maneger 窗口中右击所需传送变量的DB，在弹出的菜单中选择 special object->operetor control and monitoring,在接下来的对话框中将Operater control and monitor复选框钩上。选中该复选框后，“WinCC Attributes”页被显示，其中列举了所有被标准过的变量。
B、 将被标志的变量传送到WinCC项目文件中

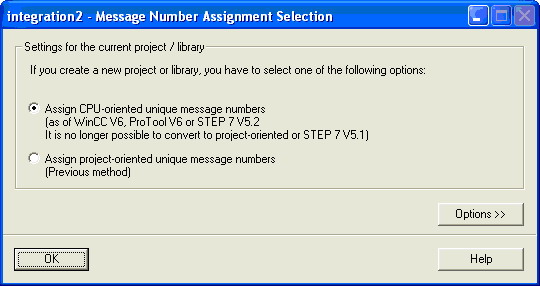

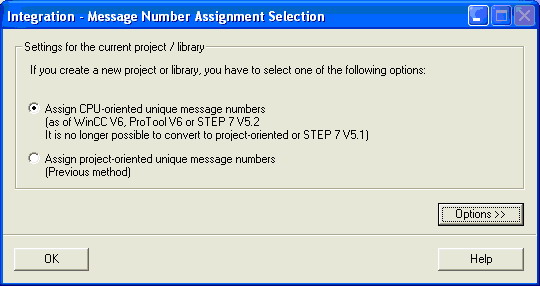

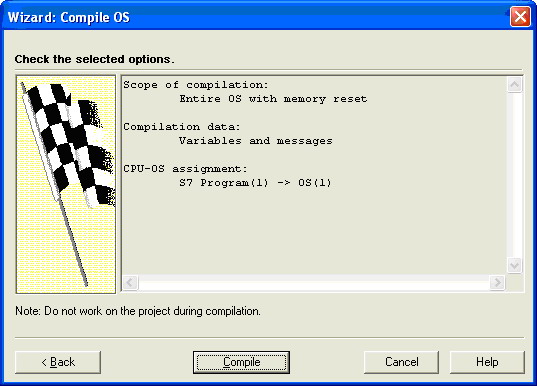

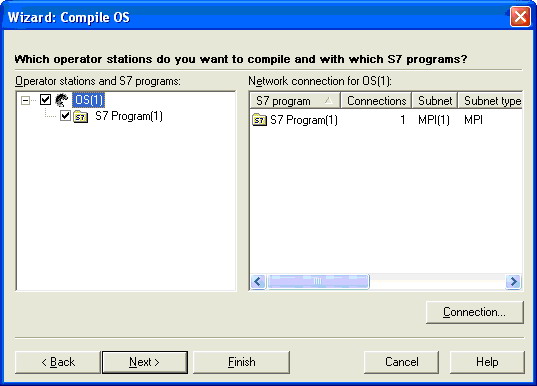

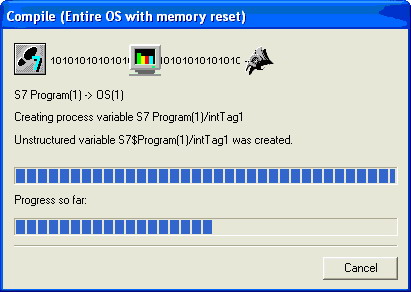

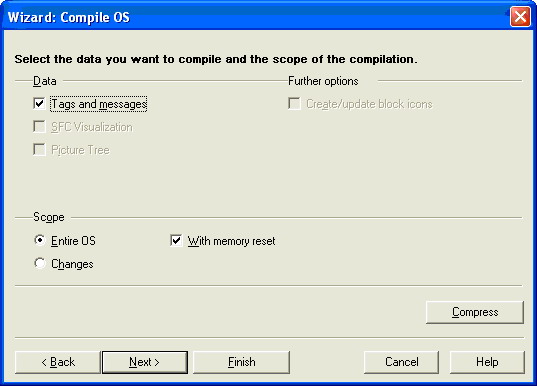

在SIMATIC Manager的菜单中选中选项“Options\OS\Compling…”在弹出的对话框中直接点next 直到开始编译。编译完成后，弹出integration2对话框，选择第一项，并用“OK”键确认。
编译完成后系统会提示编译是否成功，如果失败会弹出相应的记录文件。

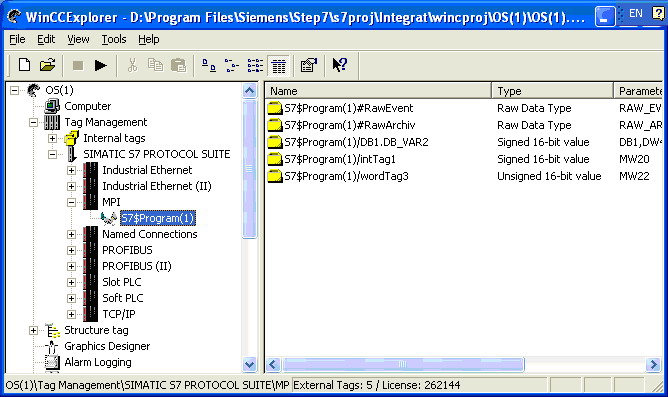

编译成功后，打开WinCC项目文件。可以看到，系统已经在变量管理器里自动生成了相应的WinCC变量。

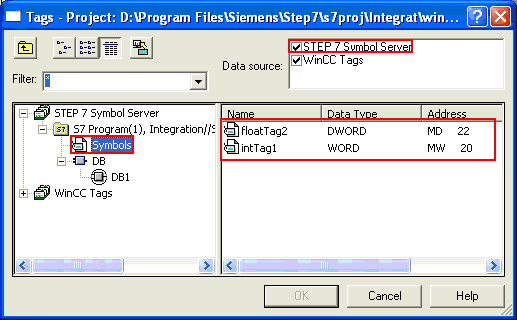

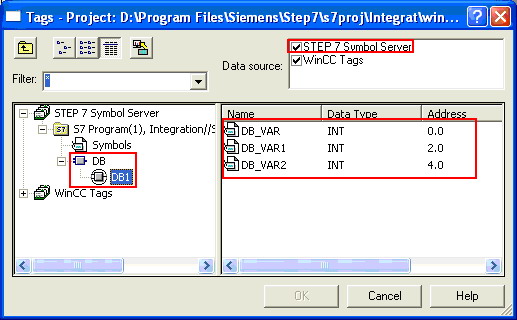

在WinCC里需要变量引用的位置进行变量选择，出现变量选择对话框后，选中对话框右上角的“STEP 7 Symbol Server”复选框。此时，对话框右侧变量选择列表中将显示“STEP 7 Symbol Server”列表。从改列表中可以显示STEP 7符号表和共享数据块里的所有变量
|
