煤矿行业安全智能解决方案
随着国家煤矿行业体制改革的不断深化、现代信息技术的飞速发展，煤矿管理信息化将为煤矿工业的可持续发展提供良好的条件；煤矿行业的管理信息形式标准化、信息传递规范化以及信息内容系统化、安全生产监测监控自动化、是煤炭行业应用系统的必然趋势。
二．系统特点优势
本着“实用、可靠、先进、经济”的指导思想，根据煤矿行业信息化的典型需求，要在企业实现自动化的基础上，建立集中管理的安全生产实时信息平台，实现井下监控设备实时数据的采集和远程监控，通过实时数据和管理数据的信息有效集成，提高煤矿监管部门的监控力度，以信息化带动企业管理和行政管理的科学化，从根本上避免或杜绝恶性生产安全责任事故的发生，旨在为煤矿生产节约成本、强化生产安全管理、提高工作效率。
该系统能对矿井瓦斯情况实现无人自动监测、自动报警，能确保安全监察业务准确、实时、快速的运行，保证抢险救灾、安全救护的高效运作，对煤矿开采各生产成本指标作出科学、全面的统计分析，对单位内部员工作出详尽、周密的人事安排，并提供全面系统的决策资料，是各级领导对煤矿管理做出科学决策的最佳助手。经过专业化的设计考评本系统具备以下几大功能优势：
1.在配置电脑主控机上，由于煤矿井下开采，地面潮湿，阴暗且灰尘密布所以本系统工控机具有防潮，防灰尘；要实时的采集到影响安全的外来环境参数，为了更适应这些环境本工控机能长时间的稳定工作，保障机器的正常运作，具有高可靠性。
2.安全生产数据中心：建立统一、集中的实时数据库平台，根据客观现实条件，采用多种通讯手段对井下不同的硬件平台、软件环境的各自动化装置实现实时数据的采集和存储，为事故分析提供可靠的依据。
3.实现数据的分级共享和监测：通过完善的用户管理机制，实现数据的分级共享和监测。煤矿安全生产监控中心可以监测辖区内任何纳入系统管理矿井的生产实时状况，二级及以下监控中心或监控点，则只能监测到管理职权范围内矿井的安全生产情况。
4.安全报警防范机制：系统将提供对生产安全数据的超限报警功能，以闪烁、声音等形式实时提醒，并充分利用短消息机制，及时传递给相关领导和人员。安全生产报警机制可以大大提高对生产现场问题的响应速度，有利于安全生产的指挥和调度，提高各级管理者的管理效率，形成与救护、公安、医疗等部门一体化的灾害处理应急联动机制。
5.提高数据分析能力：通过数据分析工具，采用多样化的数据展示方式对煤矿安全生产实时数据进行分析和智能化应用，实现生产数据及设备状态的自动统计、分析，为政府、企业领导和相关管理人员进行科学的生产经营决策提供及时可靠的支持。
三．系统设计结构
煤矿安全生产综合信息系统是一个以各级安全生产监管单位为主体，实现对分布在管辖范围内的矿井生产实时数据的采集、存储和监控，通过安全生产数据的统计分析，为监管部门进行科学决策提供依据，最大程度地排除事故隐患，杜绝突发性安全事故的发生。
根据煤矿安全生产监管的具体需求，我们设计如下的系统总体功能结构：
煤矿安全生产综合信息系统总体功能结构
整个系统由数据采集系统、网络通讯接口、实时数据平台、基础业务平台、安全监控与分析系统、应急指挥系统、生产管理系统、综合服务系统等组成。下面对以上各系统作一个简要说明：
数据采集系统：由专用的接口程序组成，安装在煤矿井下监控系统的上位机工控机上，主要负责从井下监控系统中读取数据，并通过网络向安全生产监控中心实时发送数据。井下分站和传感器安装在井下具有煤尘、沼气、一氧化碳等危险气体的环境中，对煤矿井下的各种安全、生产参数进行实时监测和处理，并将安全生产参数经由GPRS 无线数据终端及时传输到地面中心站。
网络通讯接口：本系统的实时数据传输可采取多种方式，对于有条件的地方可通过宽带和专线的方式接入Internet，对于距离较远，不方便用有线方式连接的可采用GPRS/CDMA或微波方式远程无线通讯。
实时数据平台：采用NAS存储数据服务器从各矿井井下监控系统中采集上来的生产安全实时数据，可压缩存储海量历史数据。
基础业务平台：完成系统的初始化设置，包括组织机构的管理、用户的管理、权限的设置以及维护等功能，为其它业务系统提供基础平台框架。
安全监控与分析系统：进行安全生产实时数据的查询、计算和分析，形成各类安全生产报表。通过图形化的分析工具，对历史数据进行综合分析。
应急指挥系统：用于应对事故发生时，应急预案的生成、发布及记录预案执行情况。
生产管理系统：全面管理煤矿生产过程中的计划编制、生产调度、班报记录、井下考勤、安全培训、用品领用等内容。
综合服务系统：由大屏幕显示、短信报警通知、视屏监视系统、GIS地理信息系统组成。
四．系统总体原理

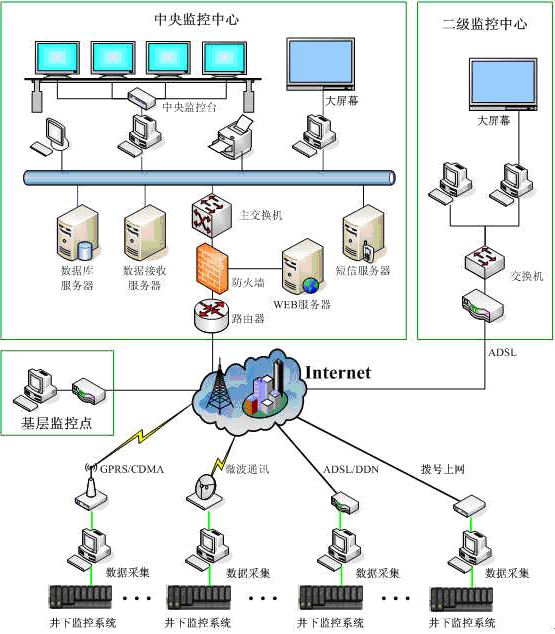

煤矿安全生产综合信息系统网络拓扑结构图
由于煤矿点相对分散，需要根据矿井所处地域的实际情况来确定实时数据上传的网络通讯模式。要因地制宜地选择投资较少、性价比较高的数据传输方式，建议优先选用GPRS/CDMA等无线网络通讯方式，这样单矿点的一次性投入较少，并且日常运营费用低，安装使用方便，更加贴近专业数据传输的需求。另外，在GPRS/CDMA等无线网络覆盖不到的地方，可优先选择ADSL宽带接入方式，通过共用本地电话线路实现宽带上网。在不具备宽带接入条件的矿井，只能采用电话拨号方式连接Internet。可以采取间断拨号的方式，通过设置合理的数据上传时间间隔来缩短在线时间，从而大大降低本地网络的运行费用。
从各矿点井下监控系统中采集上来的实时数据采取集中存储和管理的方式，即存储到中央监控中心的数据库服务器中。其它各级监控中心和基层监控点通过Web方式访问中央监控中心的Web服务器，获得所辖区域矿井的实时生产运行数据。采取这种模式，可以通过多种安全防范机制，提高数据的安全性，同时也大大降低了维护成本，更能够从技术手段上保证系统稳定、有效地运行。
五． 系统总结
综上所述，矿井安全监测信息化系统是一种适用于大中型矿井的网络、计算机监控调度系统，该系统紧跟监控安全智能为发展的潮流，操作界面友好，特点功能强大，可在大屏幕上显示矿井生产系统动态模拟图，帮助矿领导和调度员了解本单位主要生产设备及运行环境参数，及时调度生产，防止事故，安全生产。在大中煤矿企业具有良好的应用前景。
更多信息请参考太平洋网站http://www.cnwit.com/
|
|
以下是关于《煤矿行业安全智能解决方案》论题的回复（共3篇） |
|
本人现有北京纵横科技的hmibuilder组态软件150点，中间变量不算点，现欲清仓出售，1000块一套，正版，有软件狗，包装盒里有详细的说明书和功能手册，有兴趣的qq联系。
qq：1455457295
|
|
|
用我们的485-光纤中继转换器，可实现所有设备的光纤传输，适用煤矿
我们的RS232-RS485转换器 RS485中继器，传输距离能达到3000米以上（三公里以上）
RS232/RS485--光纤转换器，传输20公里，速率0到2000kbps (0到2000000bps)
