发表人：elecworks 发表时间：2016/2/4 13:30:00 　


 本栏论题： elecworks 使用技巧：如何检查机柜中哪些设备未布线  [1219]

    背景介绍

    电气工程师在SolidWorks中完成了结构布局后可以做自动布线。本文将介绍如何查看哪些设备没有布线。

    操作过程

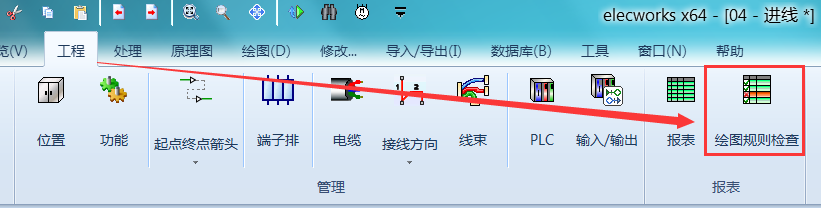

    依次打开工程> 绘图规则检查。


elecworks

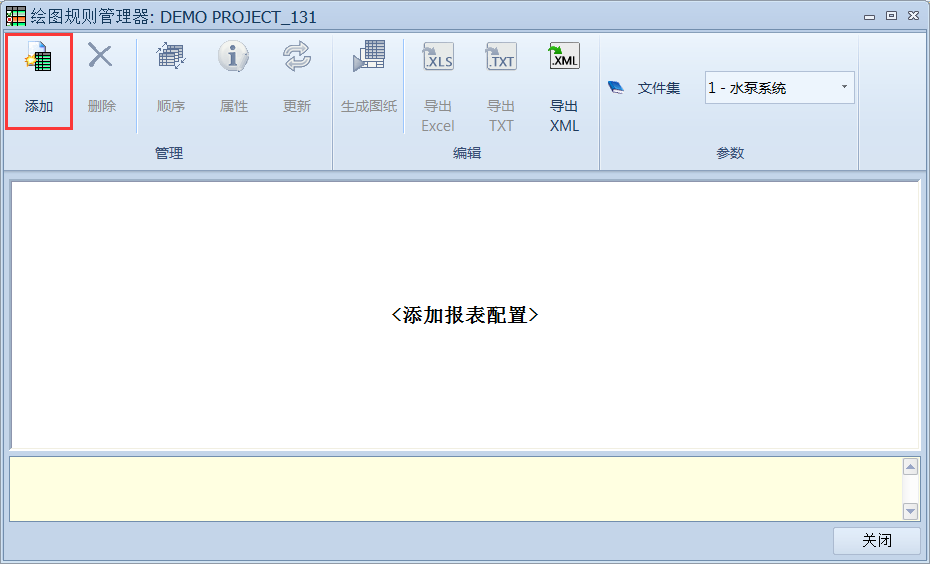

    在绘图规则界面中，添加报表。



elecworks

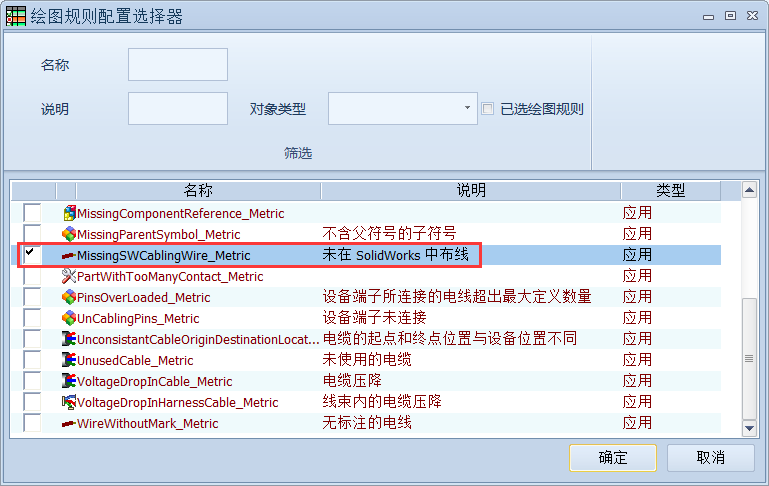

    选择 “Missing_SW_Cabling_Wire_Metric”.



elecworks




    这样，在绘图规则检查界面就可以查看结果了。

    总结优点
    这样的方法可以帮助企业实现：
    1、查看哪些零件没布线
    2、检查设计过失
