    答：

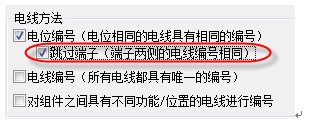

    1） 直接设置编号格式
    在软件中可以直接设置电线编号格式，操作如下：
    依次点击工具栏下的 Electrical > 编号 > 生成
    出现的对话框里勾选 “跳过端子”即可。
    http://www.chinakong.com/upload/upload12/201203081248568.jpg

    2） 将端子设置成透明组件

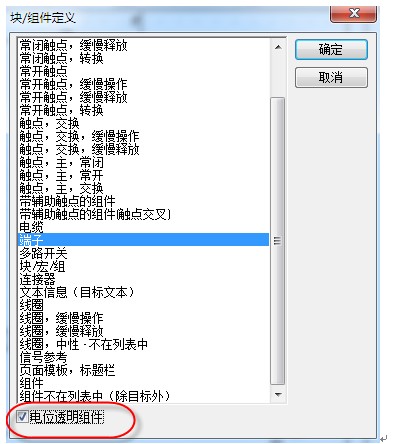

    可以将端子重新组合一下。在组成块（端子）时，勾选窗口左下角的“电位透明组件”。
    http://www.chinakong.com/upload/upload12/201203081250448.jpg

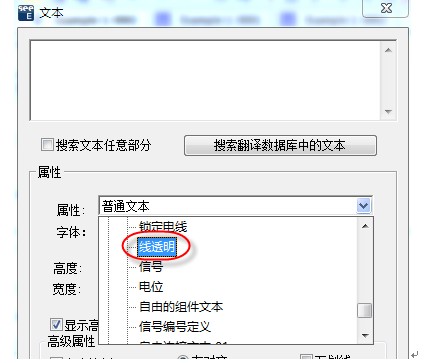

    或者在原有端子的情况下，增加一个属性为“线透明”的文本（在文本对话框的“连接”里），将其添加到块中。
    http://www.chinakong.com/upload/upload12/201203081251298.jpg

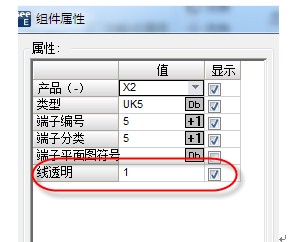

    同时，应使“线透明”的值为1。
    http://www.chinakong.com/upload/upload12/201203081252018.jpg

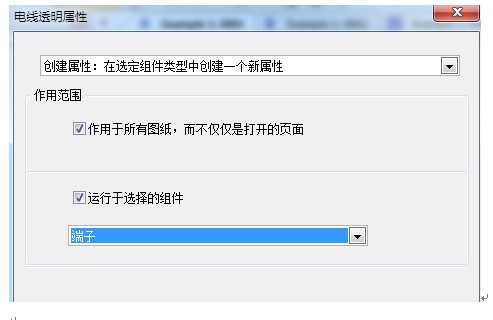

    3）可使用命令面板里的“WireTrans”命令。

    请按照下图的设置：
    http://www.chinakong.com/upload/upload12/201203081252388.jpg

    设置完后，把项目关闭重新打开，就生效了
