变桨控制系统是变桨距型风电机组实现变距控制的执行机构，广泛应用在变桨距调节、主动变桨距调节、变速恒频调节等整机系统中。变桨控制系统根据上位机指令调整桨叶的角度，从而达到稳定功率输出的目的，是变桨距型风电机组的关键核心部件。
1.风电变浆系统组成
1、伺服驱动器
专门为风电变桨应用而开发设计，集控制与驱动功能于一体；
充裕的IO设计，满足MW级风电机组变桨系统的控制要求；
结构紧凑，安装灵活；可靠性高，可以适应旋转轮毂中的恶劣条件。
2、变桨电机
交流伺服电机，可选不同功率等级；
带加热和散热功能，适应轮毂恶劣环境。
3、编码器
冗余绝对值编码器设计，监测电机转速和桨叶转速，从而提高变桨的精度。
4、备用电源
采用超级电容作为变桨系统的后备电源，克服了蓄电池的充放电特性不好，维护成本高等缺点；
采用大电流，宽电压范围的功率输出，保证电机可靠顺桨；
具有环保、免维护、长寿命、宽工作温度等不可比拟的优点。
5、电源管理系统
风电专用电源管理系统；
充电效率高，充电稳定；
风电机组风电主控可对其运行状态进行监控；
具有输入过压欠压保护、告警输出和散热器温度采样输出功能；
具有开路、短路、接反、过载、过热等安全电路设计

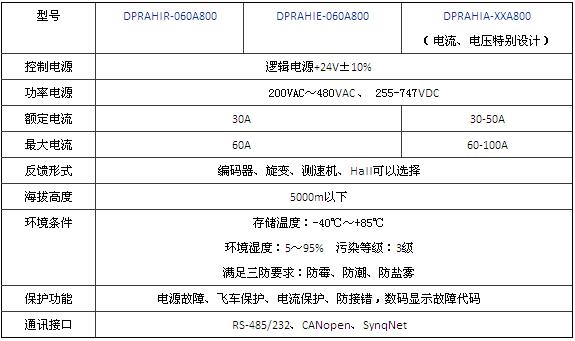

2. 美国AMC伺服驱动器在风电变浆控制系统中的应用，如下表
