    elecworks 作为专业高端的电气设计软件，SolidWorks黄金认证产品，我给大家介绍下它的安装。

    1。 它有独立的2D制图平台，采用自带的SQL SERVER数据库管理数据信息。绘制2D原理图。
    2。 它还包含 elecworks for SolidWorks 插件，可以使用SolidWorks自动读取原理图数据信息，转换为3D模型完成电气柜等的设计及接线工作。

    下面是如何在SolidWorks打开elecworks并使用其做项目：

    1。 首先需要安装elecworks core（2D 设计平台独立工作） + elecworks for SolidWorks模块(在SolidWorks 下工作)。
    2。 安装完毕后elecworks会自动寻找SolidWorks路径并加载插件，如图：
    http://www.chinakong.com/upload/upload11/201107142208258.jpg

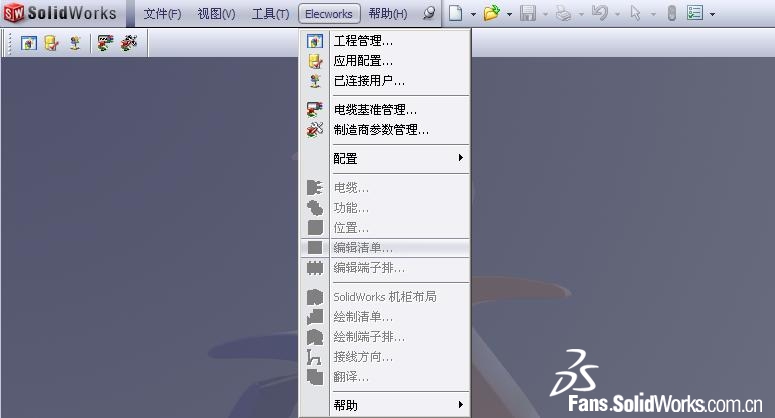

    3。 激活插件后，在SolidWorks菜单中会有elecworks菜单，如图：
    http://www.chinakong.com/upload/upload11/201107142210548.jpg

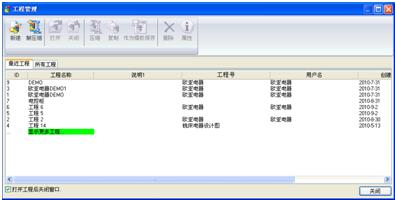

    4。 点击工程管理，就可以在SW环境下浏览到利用elecworks core 2D 制图程序所建立的项目文件，如图：
    http://www.chinakong.com/upload/upload11/201107142210048.JPG

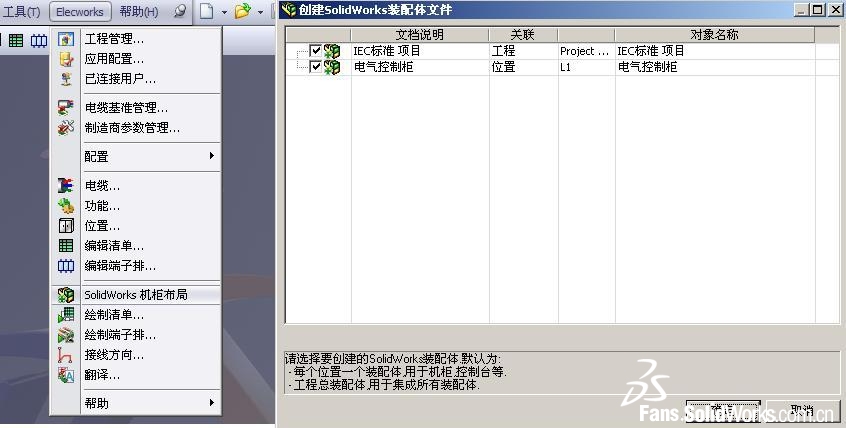

    5。 利用elecworks按元件所处的位置生成SolidWorks格式3D装配体文件，根据原理图中数据添加3D零件模型：
    http://www.chinakong.com/upload/upload11/201107142213358.jpg

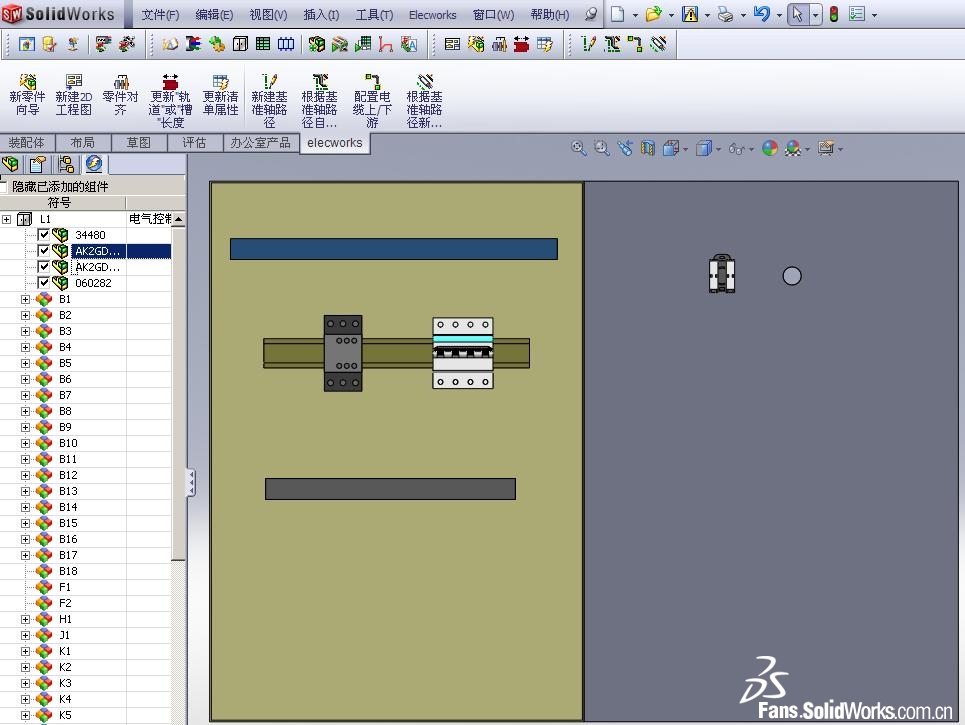

    6。 装配体文件自动添加至电气项目树中，点击左侧elecworks电气元件树，自动添加相关联3D零件模型：
    http://www.chinakong.com/upload/upload11/201107142214038.jpg

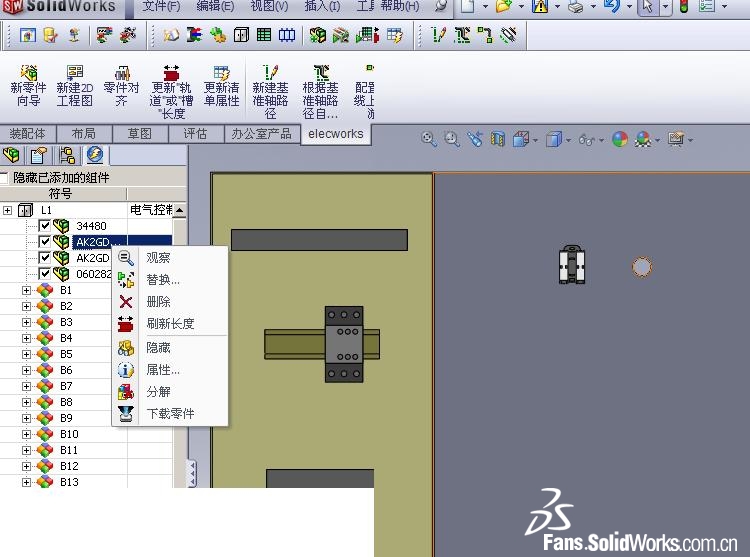

    7。elecworks 自动根据数据库中元件尺寸添加模型，自动添加配合参考(如零件与导轨，导轨与柜体，自动柜门打孔)，elecworks可实现自动更新线槽，导轨，柜 体尺寸。
    http://www.chinakong.com/upload/upload11/201107142214468.jpg
    8。最后elecworks 自动将工程图添加至电气项目包中，完成整个项目的设计。
    9。 如果安装elecworks Routing模块，elecworks帮助你按原理图接线方式在装配体中自动最优路径接线，导出线缆长度清单。
