CONEXTOP（科联浦）是一个德国设备联网产品和方案供应商，CONEXTOP有着超过10年的设备联网产品开发的经验。
Nechip：
Nechip是德国的设备联网产品和方案供应商CONEXTOP开发的产品。
其产品Nechip基于32位ARM核SOC. 外围器件简单，一个外接 OSC 即可工作
提供1至5个高速串口，集成10/100M以太网接口（MAC+PHY）
完整的网络协议栈和设备驱动，直接支持GPRS,WLAN,WCDMA联网
无需任何外围芯片和二次开发，直接实现串口通过有线无线方式联网

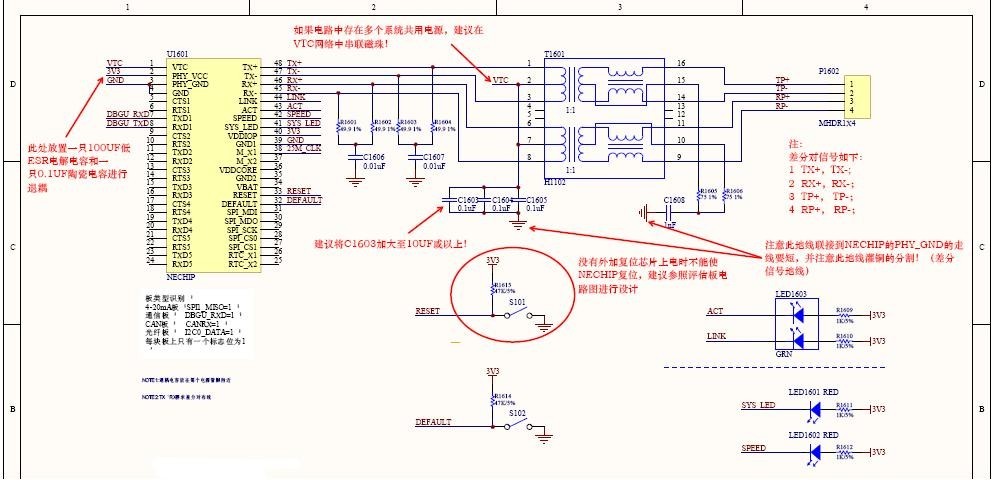

Nechip基本电气原理图：
Neport：
NePort无需任何外围芯片和二次开发，它与一个标准的RJ45座子完全兼容，内部集成网络变压器，PD以及电源输出部分。用户只要简单将其考虑为一个RJ45接口加入到产品设计中就能够实现从以太网供电功能，大大简化单独设计PoE产品网络接入部分的难度，电路和PCB设计也极其简单。NePort以小巧的体积为客户的产品提供一套简洁、高性能且低成本的网络连接方式，利用它，任何带有标准串口的设备都可以轻松连入以太网。最大程度的缩短开发周期和产品开发风险直接实现串口通过有线无线方式联网, 确保在可选最高波特率下双向全速不间断传送数据不丢包.

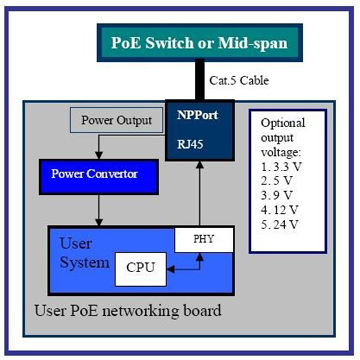

NPPort系列PoE模块实际产品应用图:
Nechip主要技术特点：
■内核: ARM 32-bit ARM7TDMI
–最高支持高达70MHZ
0.9DMIPS/MHz (Dhrystone 2.1)
performance at 0 wait state memory access
– Single-cycle multiplication and hardwaredivision
■存储系统
–片上集成256k/512k字节FLASH,32k字节boot区
–高达256KB SRAM
–外部内存扩展接口,16位数据总线和24位地址总线,支持外挂SRAM/PSRAM/NOR存储器
■串行接口
–支持高达5路高速串口且每路串口带DMA操作
–支持硬件流控
–支持软件流控
■协议族：
Ethernet: Version 2.0/IEEE 802.3
ARP, UDP/IP, TCP/IP, PING/ICMP, DHCP, BOOTP, Auto IP,TFTP, SNTP ,TELNET ,HTTP，
DNS,SMTP, PPP, LCP, PAP, CHAP, IPCP, PPPoE
SSL/TLS,HTTPS ,SNMP(Optional)
FTP Server/Client (Optional)
■以太网接口
–集成 10/100M MAC + PHY with DMA
– Support auto sensing or user mode under,100M Full/Half Duplex,10M Ful /Half Duplex
–硬件TCP/IP 加速器
■SDIO/SPI
–支持通过SDIO/SPI口直接扩展外挂嵌入式WIFI(WLAN)模块
–支持扩展SD/MMC卡
■低功耗
– Sleep, Stop and Standby modes
– Regular / high speed mode switch
■时钟，电源
–外挂一颗25M的晶体或OSC即可立即工作
Internal PLL to 60/70MHZ
–单电源供电:
3.2 - 3.45V
MARK: Some models may require another 1.8V Power supply for core
Neport主要技术特点：
★ 超小体积,高度集成. 尺寸与标准RJ45座子完全兼容
★ 高速、高可靠 (工业级标准 可选)
★ 32 位RISC (NP7 series) ARM7TDMI 55DMIPS
★ 128KB SRAM (EN 版本： 256KB SRAM) ， 256KB/512KB Code + 32KB Boot
★ 10/100M以太网接口（可选）
★ 提供1路或者2路高速串口 (EN 版本： 可选2个串口)
★ 串口数据位5,6,7,8可设定
★ 串口停止位1,2位可设定
★ 波特率110 – 460800bps ， 110 – 921600bps (EN版本)
★ 支持RS422/485控制 （可选）
★ 智能的协议族:
ETH、ARP、IP、UDP、TCP、ICMP、PING、BOOTP、AutoIP、DHCP、SNTP、POP3、SMTP、TFTP、TELNET、HTTP、（SSH、SSL/TLS、HTTPS（EN版本 可选） ）
★ 嵌入WEB SERVER，支持用户WEB定制
★ EMAIL报警 （EN版本 可选）
★ 数据加密功能
128-,192-,256bit AES 或 Tri-DES 加密（可选）
★ 工作方式可选择为TCP Server、TCP Client、UDP单播和组播
★ 2个可编程I/O口
★ 支持Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver、Linux real、TTY、UNIX操作系统
★ 工作电压为3.14~3.6 VDC
★ 低功耗,电流150mA(no link 80mA)
★ 支持POE（可选）
★ 1.5KV电磁隔离
★ 所有管脚抗静电保护
★ 操作温度（可选）
:0°C to +70°C (32°F to 158°F)，5% to 95% RH （商业级）
-40°C to +80°C (-40°F to 176°F)，5% to 95% RH (工业级)
更多信息: www.creativetop.com
www.conextop.com
www.conextop.com.cn
或者致电索取更详细资料:13760207347,0755-26507585,传真:26507584,
黄先生,QQ; 719085541,Email: conextop@163.com
|
