发表人：igexao

发表时间：2010/11/3 14:27:00

本栏论题：

专业电气绘图软件SEE Electrical V5R1进阶提高篇之类型库的管理(6) [1731]

    如果想查看前面所讲章节，请点击：

    1.1 SEE Electrical V5R1进阶提高篇之功能/位置
    1.2 SEE Electrical V5R1进阶提高篇之功能/位置
    2.1 SEE Electrical V5R1进阶提高篇之页面模板
    2.2 SEE Electrical V5R1进阶提高篇之页面模板
    3. SEE Electrical V5R1进阶提高篇之电线方向的使用
    4. SEE Electrical V5R1进阶提高篇之符号库的管理 (4)
    5.专业电气绘图软件SEE Electrical V5R1进阶提高篇之类型库的管理 (5)

    我们已经在前面讲述了设备库的添加和应用，您可以参考相关章节。
    本章重点要讲述的是利用类型库的数据进行一些额外的操作。
    1．触点镜像
    触点镜像提供了关于继电器线圈中可用触点和已用触点的信息。当原理图中线圈选择相应的继电器类型（已经定义通道）时，将能够正确显示触点镜像。我们以施耐德的接触器LC1-650U7（1个主触点，2个辅助触点），具体操作如下：

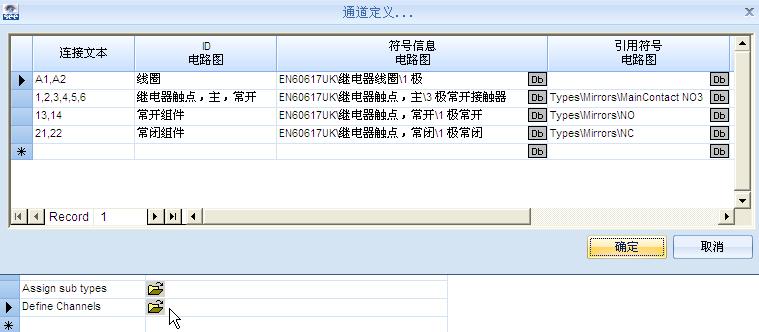

    首先，在类型数据库管理器中添加此类型，并定义相关的属性，包括define channes即通道定义，如下所示：

    在原理图中选择刚刚创建好的类型。那么此接触器就拥有了相关的数据，比如价格，宽，高，通道信息等等。

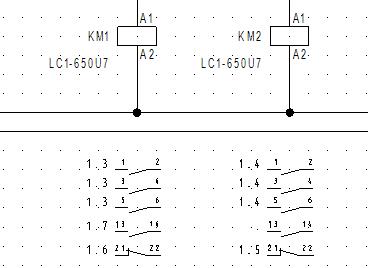

    勾选触点镜像以显示此接触器的触点信息，您可以在“电路图属性”的“线圈选项卡”中找到。那么，你就可以在原理图中很直观的看出触点情况以及索引信息。

    2．完成组件
    如果组件包含多个零件，即所选的类型通道没有被完全使用的情况下，则可使用“功能”菜单中的“完成组件”功能或激活图标以调用还没有插入的部分。
    包含多个零件的常见组件有：
     接触器：其包含线圈和若干触点
     一些电动机保护开关：其包含组件本身和辅助触点等
     PLC机架：可使用机架本身和若干信号。
    要求：
    1）改功能需要在组件及其所有零件的通道定义中定义
    2）该情况适用于工作区中的所有组件
    3）在图纸中至少一个组件的零件已为可用。
    例如，上述的组件KM2，你可以看到此组件还有一个常开触点未被使用，那么你可以使用完成组件的功能调用此零件，这个功能将会显示所有未被使用的零件，如下：

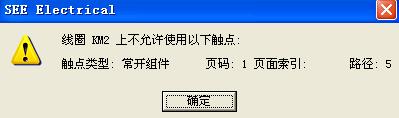

    使用此触点以后，那么KM2组件的触点就全部使用完了，如果你再添加KM2的触点，那么将会报错。

    3．辅助触点的增加
    组件并非始终由一种类型组成，他们通常由若干个元素组装而成。
    比如，对于继电器来说，往往需要添加其他零件，例如辅助触点。
    以下面的例子作为示范：

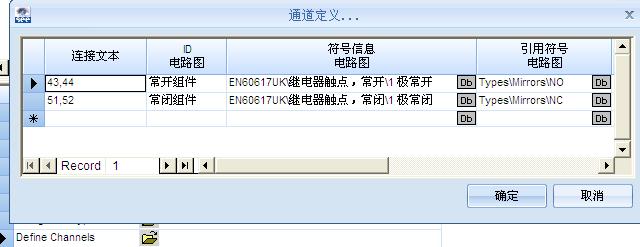

    假如，组件KM2的触点不够使用，想增加1常开，1常闭的辅助触点（侧装），那么这时候你可以选择施耐德的接触器辅助触点LAD-8N11做为第二类型。

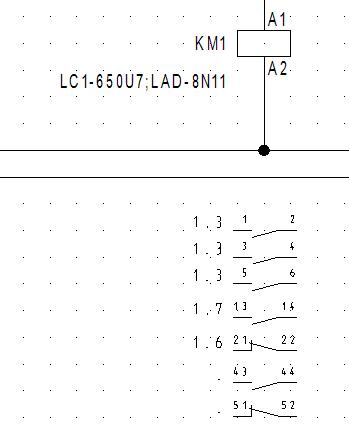

    那么选择此第二类型以后，你可以发现触点叠加了。

    4．电缆管理
    SEE Electrical可以管理关于类型数据库中的“电缆芯”和电缆中使用的“电缆芯”的信息。
    1）定义电缆类型
    打开类型数据库并照常创建一个电缆类型。在“属性”窗格中找到“Number of cores”（芯数）属性。单击它，为“电缆芯”定义颜色和横截面。

    2）绘制电缆，选择刚才定义的电缆类型，则此电缆会从类型数据库中接受电缆芯的颜色和横截面。
    3）绘制比可用数量更多的电缆芯。你会收到一条错误信息。
    在“电缆编辑器”中查找具有过多芯的电缆。即打开“电缆编辑器”后单击鼠标右键，选择上下文菜单中的“检查电缆”。
    5．在类型数据库中搜索类型
    在类型数据库管理器中，可以使用功能>查找类型命令，打开一个搜索对话框，您可以搜索类型，找到想要的类型，并进行修改。
    6．修改项目中现有的类型
    您可能需要对项目中已经指定到符号的类型做些修改。
    但在类型库中更改不会直接影响当前的项目，因为项目中用到的类型已经保存了，即使类型数据库中更改了买这些类型也不会自动更改。
    比如，如果您一年前协商的项目的价格，这个信息更改后不能自动更新。
    要更新现有的类型信息，执行菜单“功能>类型>更新”命令。
