我们推出了基于INTELATOM+945GSE结构的主板——BM945GSE-I0-2L，BM945GSE-I0-2L在将ATOM945GSE芯片组低功耗优势发挥得淋漓尽致的同时，在接口方面和主板结构方面都有精巧细心的设计，使其更具增值价值。同时我们推出了相应的低功耗免维护、适宜于各行业使用的一系列产品，如优PC、OBUⅡ、广告媒体播放机等等，这在另一个侧面也说明了BM945GS广泛的适用能力。下面我们将BM945GSE的详细参数性能列表如下：
表一：BM945GSE-I0-2L详细参数
一、整板设计
BM945GSE-I0-2L ATOM工控主板全板采用贴片式的电子元器件，安全稳定。
BM945GSE-I0-2L ATOM工控主板全览图
二、主板正面

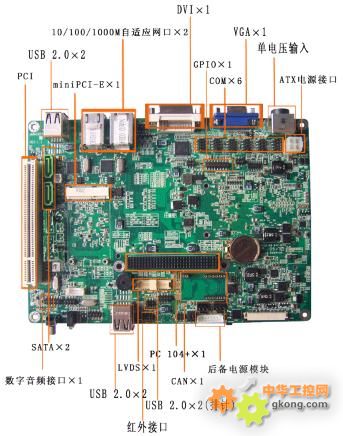

BM945GSE –I0-2L ATOM工控主板正面图
从主板的正面图可以看出，BM945GSE ATOM工控主板功能丰富，设置有COM (1可定义485，422) ×6、CAN×1、Mini PCI Express×1、PCI 104×1、PCI×1、GPIO 8 IN 6 OUT×1、数字音频接口×1、LVDS×1、SATA×2以及后备电源模块。
三、主板背面
BM945GSE –I0-2L ATOM工控主板背面图
BM945GSE ATOM工控主板的CPU和芯片足设置在主板的背面，这样的设计可使整个机箱成为一个散热体，实现优越的散热性能。同时背面还设置有DDRII内存×1、CF卡插槽×1。
四、主板前置面板
BM945GSE ATOM 工控主板的前置面板设置有USB2.0×4（共6个，2排针，4外接）
五、主板后置面板
BM945GSE ATOM工控主板后置面板图
BM945GSE ATOM 工控主板的后置面板同样丰富，设置有USB2.0 ×2（共6个，2排针，4外接），VGA×1、DVI×1、TV-OUT×1、10/100/1000网口自选×2、单电压输入口
|
