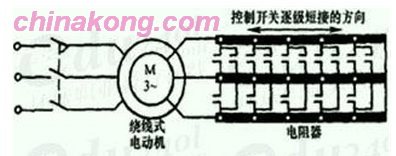

1.转子回路串接电阻起动。
绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切除起动电阻，最后将全部起动电阻从转子电路中切除。

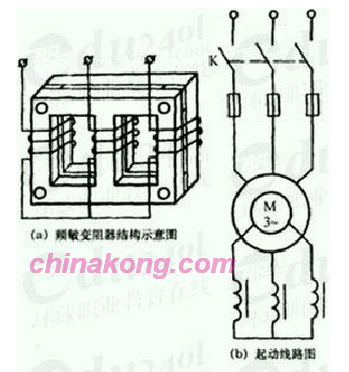

2.转子回路串接频敏变阻器起动。
频敏变阻器的电阻随线圈中所通过的电流频率而变。起动时，转差率S=1，转子电流（即频敏电阻线圈通过的电流）频率最高，等于电源频率。因此，频敏变阻器的电阻最大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。随着电动机转速的加快转差率 S逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，最后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。
采用频敏变阻器起动，具有起动平滑、操作简便、运行可靠、成本低廉等优点，因此在绕线式电动机中应用较广。 |
