单相鼠笼式异步动机由单相电源供电，它直接接到220伏单相交流电源上就能工作，但要采取一定的措施，否则启动不起来。我们日常生活用的一些家用电器，如空调器、电冰箱、洗衣机、电扇等广泛应用着单相异步电动机。
单相异步电动机根据其启动方法或运行方法的不同，可分为单相电容运行电动机；单相电容启动电动机；单相罩极式电动机等。下面分别介绍。单相异步电动机容量一般较小，运行性能较差。

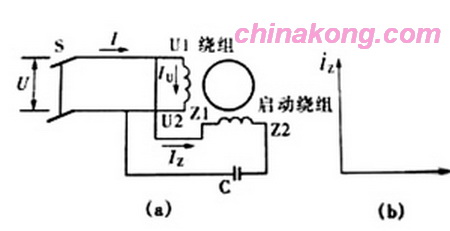

(a)接线图 (b)电流相量图
图1 单相电容运行异步电动机原理图

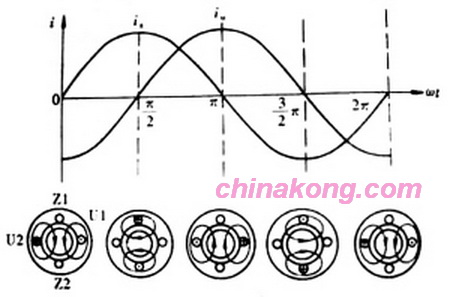

图1是单相电容运行异步电动机工作原理图。单相电容式异步电动机的定子铁芯上嵌放两套绕组：主绕组U1—U2（主绕组又称工作绕组）和副绕组Z1—Z2（副绕组又称启动绕组）。两套绕组在空间的位置上互差90度电角度。在启动绕Z1—Z2中串入一个电容器C后再与工作绕组并联，然后接到单相电源上。设流过启动绕组Z1－Z2的电流为iz,流过工作绕组U1—U2的电流以为iu,当接上电源后流过两套绕组的电流iz与iu在相位上相差90度，如图2所示。
设电动机两个绕组接上交流电源后，电流为正值时，电流从绕组的头端进去尾端出来；电流为负值时，电流从绕组的尾端进去头端出来。
从图2可看到：在t＝0瞬间，iz=0，绕组Z1—Z2中无电流流过；而这瞬时iu为负值，绕组U1—U2中电流由U2进Ul出。用右手定则可判断，此时电动机中会产生如图2所示磁场，其合成磁场方向向下。
从图2可看到：在ωt=π/2瞬间，iu＝0，绕组U1—U2中无电流流过；这瞬间iz为负值，绕组Z1-Z2中电流从Z2进Z1出。此时电动机内磁场分布如图2所示，其合成磁场方向较t=0时刻顺时针方向旋转了一定角度。
依此类推，可看到单相鼠笼式异步电动机中iz与iu两个电流在单相异步电动机中产生的合成磁场也是旋转磁场，如图2所示。
单相鼠笼式异步电动机转子也是鼠笼式转子，即转子绕组是两端由短路环连接的鼠笼条。鼠笼条反方向切割旋转磁场，产生感应电动势和感应电流。在旋转磁场作用下，受电磁力使转子转动。只要改变工作绕组或启动绕组的首端、尾端与电源的接线，就可改变旋转磁场旋转方向，控制电动机的正反转。 |
