使用工业内窥镜检测的目的，是发现可能隐藏在设备内部的各种缺陷，例如：涂层脱落、发动机叶片掉角等。但是发现缺陷仅仅只完成了一部分检测任务，还需要测量缺陷的尺寸。本文介绍如何测量涂层脱落或叶片缺失角的面积。
像涂层脱落或叶片缺失角、以及腐蚀等缺陷，往往都不是一个点，而是有一个面。面积大小可以间接反映缺陷的严重程度，另外每次检测把缺陷面积数值记录存档，也便于后续进行跟踪，判断缺陷发展的速度，这对于做出正确设备维护决策，也是很重要的。
测量涂层脱落或叶片缺失角的面积，可以这样操作：
1. 针对待测量的缺陷区域，获取供测量用的检测图像；
2. 从集成的测量技术中选择“面积测量”这种测量模式；

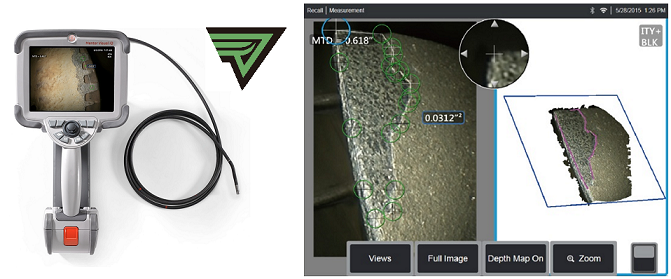

3. 在检测图像上用多个光标围住被测缺陷，例如：涂层脱落或掉角处，围成一个区域；
4. 系统经过测算得到所围区域的面积。
以上就是测量涂层脱落或叶片缺失角面积的方法。在具体测量过程中，不同品牌产品的测量技术还会有不同的技巧，例如：美国韦林工业内窥镜的光栅扫描测量技术，能够提供被测表面的三维轮廓点云图，便于操作者从三维的角度验证光标位置设置的是否正确，可以避免空间错位等导致的测量误差。在测量过程中充分使用这些技巧，能大幅提升测量结果的准确性。
|
