内窥检测技术是无损检测中的一种，在使用内窥镜检测发现设备内部的缺陷后，检测人员需要做出决策，例如：维修、更换等。为了做出正确的决策，往往需要判断缺陷的严重程度，在实际检测中，可以使用内窥镜的测量技术对缺陷进行测量，并通过测量数据判断缺陷的严重程度。下面为您介绍一种测量技术：双物镜测量技术。

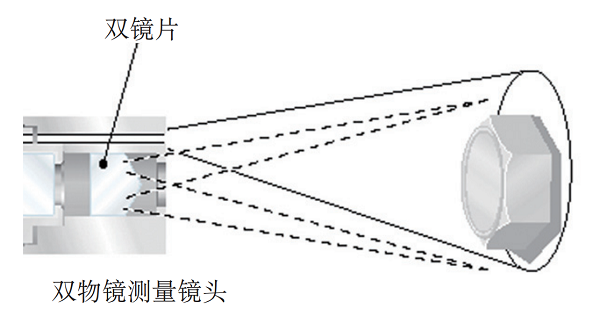

双物镜测量技术的测量镜头上设置有两个物镜，两物镜之间的距离是固定的，可以作为底边，同时根据与被测点所形成的顶角大小的变化，根据平面几何的知识，建立基于三角形的计算关系，从而可以计算出被测点与镜头的距离，以及进一步计算出被测点的坐标，此后就可以根据具体的检测需求以及缺陷的性质，开展特定模式下的精确测量。
在双物镜测量技术之前，曾经有阴影测量法，要求镜头与被检表面垂直，当然给测量增加了难度。而通过上面的描述可以看出，双物镜测量技术因为在计算过程中，没有假定镜头与被检表面垂直这一前提，而且将夹角作为变量纳入计算中，也就是说从原理上不再要求镜头与被测物体垂直，从而降低了实际检测测量中的操作难度，在狭小的设备内部空间中，操作过程更为轻松。
|
