    　　测量电机的转速一般采用在电机的轴伸安装光电式传感器，编码器的方法来实现，但现有的电潜油泵机组及潜水泵机组，基本上都由电动机、离心泵、保护器和分离器等组成，没有外露的旋转部件，无法安装光电式传感器及编码器，部分用户采用振动法测量其转速，即采用进口的震动转速表测量，误差较大。而在做整机试验时系统是密封的，机组平衡较好，用震动法也无法进行测试。

    　　为此，湖南银河电气有限公司（http://www.vfe.cc/）开展了采用感应法测量电潜泵机组转速新方法的研究，并成功研制了DM4022（http://www.vfe.cc/ProductShow.aspx?id=41）感应式转速计。经过多次对比试验，新研制的测速系统的转速测量精度可达到0.1%，这套系统的研制成功，为电潜泵机组的测速提供了最为准确和可行的方法。

    　　感应式转速计用于测量三相异步电动机的转速。其测量原理是电磁感应原理。

    　　根据电磁感应原理，用感应线圈测量出磁场的频率。

    　　三相异步电动机周围有两个磁场，转子磁场和定子磁场。

    　　定子磁场的频率f1为供电电源频率，转子磁场的频率f2与实际转速有关。

    　　转速n=(f1-f2)*60/p。p为电机极对数。

    　　因此，用感应线圈分别测量出f1和f2，即可计算出三相异步电机的转速。

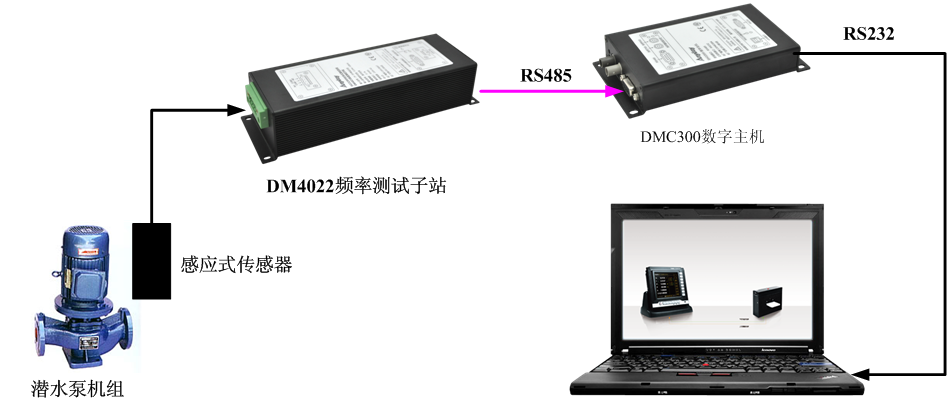

    　　测量系统原理图如下所示：
