乙醇输送泵,酮输送泵,脂输送泵,碱泵,醋酸泵,染料泵选型 [1383] |

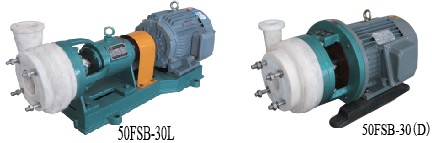

一、选用FSB系列氟塑料合金离心泵
FSB系列氟塑料合金离心泵，可在-80—150度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F50氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源，荣获“国家科学技术奖”。
二、用途：
本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。

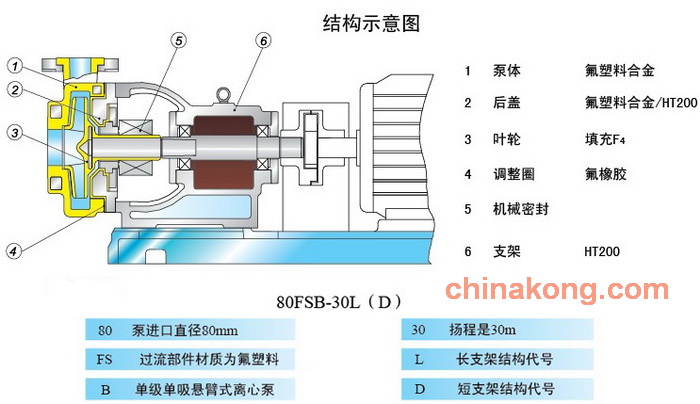

三、设计特点：
FSB和FSB-D型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用， 因此深受广大用户的欢迎。该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
三、型号及参数：

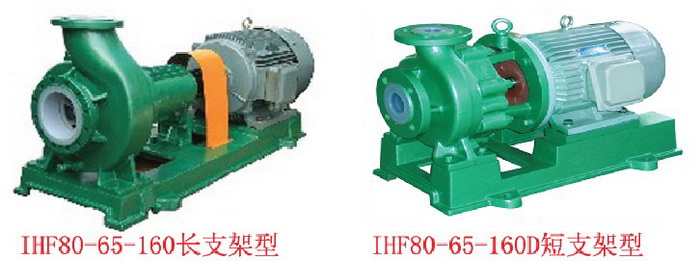

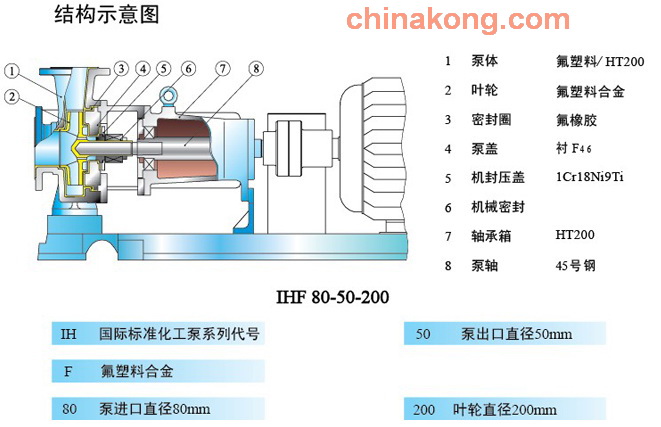

二.选用IHF单级单吸式氟塑料合金化工离心泵
IHF离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。适用温度：-50℃~150℃，当使用温度超过120℃时，泵叶轮需采用耐高温材料。适宜连续输送任意浓度的强酸、强碱、有机溶剂、强氧化剂等高危液态化学介质，当输送固体颗粒含量5%左右的液态腐蚀性介质时，需配套耐腐耐磨机械密封。若对泵扬程要求不高的工况，建议选用1450转/分低转速电机，可大大延长泵的使用寿命。
三. 不锈钢IH型化工泵
IH型化工泵为单级单吸悬臂式离心泵。其标记、额定性能点和尺寸等效采用国际标准ISO2858-1975(E)、是国家机械工业部确定取代F型耐腐蚀离心泵的更新换代产品。能满足化工流程中输送有腐蚀性粘度类似于水的液体，其输送介质的温度一般为-20至120度，必要时采用适当冷却措施，输送的介质温度可更高达200度以上。
二、产品特点：
1、高效节能：IH型化工离心泵的效率比F型3～5%，是理想的节能产品；
2、轴封：轴封为填料或机械密封，两种密封泵盖可通用；
3、悬架部件：悬架部件采用通用化设计，通用化程度高，可靠性高。
4、材料：主要过流部件选用不锈钢制造，可满足不同介质的输送，使用寿命长。
5、全密封轴：轴上采用密封垫和“O”型圈密封，确保轴不接触介质，提高轴的寿命。采用通用化设计，通用化程度高。
三、产品用途：
广泛应用于化工、石油、制药、电力、食品、环保、冶炼、矿山造纸、油轮卸油、化纤合成等领域，采用耐磨耐腐硬质合金的机械密封，是国际承认和国家推荐的节能产品，本公司密封尺寸符合ISO369标准。
四、工作性能：
流量范围：1.5～400m 3 /h 扬程范围：3.5～125m 转速n：1450r/min、2900r/min 介质温度：-20℃～105℃
五、性能参数表：
|
|
|
