发表人:变频 发表时间:2013/4/5 12:10:00



 本栏论题: MM440如何用模拟量设定频率  [7315]

    首先确定模拟量的类型:如果是电压信号,变频器的DIP开关置于OFF的确位置,如果是电流信号,变频器的DIP开关置于ON的确位置,硬件设置完毕,还需将参数P0756进行设置模拟量类型,
    P0756.0对应模拟量输入1通道.
    P0756.1对应模拟量输入2通道.
    P0756可能的设定值:
    =0,单极性电压输入(0至10V)
    =1,带监控的单极性电压输入(0至10V)
    =2,单极性电流输入(4至20mA)
    =3,带监控的单极性电流输入(4至20mA)
    =4双极性电压输入(-10V至+10V)

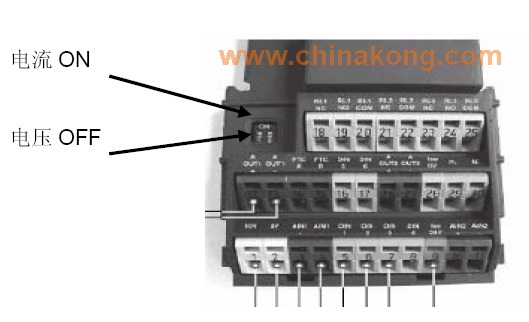

    电流ON
    电压OFF


MM440如何用模拟量设定频率

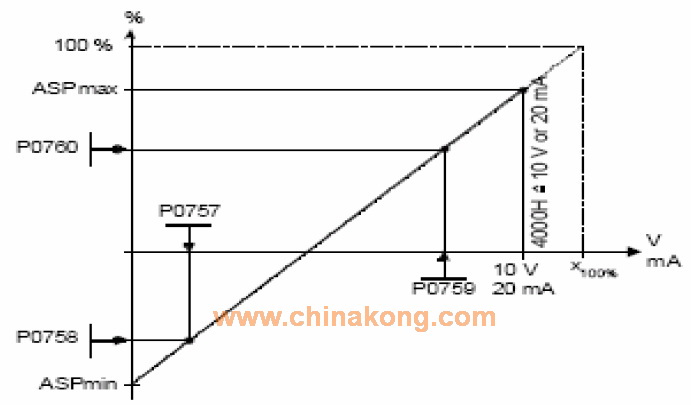

    1.MM440用4-20MA作为频率设定

    用户的现场仪表通常是4-20MA输出,如果用此信号作为变频器的频率给定信号,将出现频率给定误差.变频器的缺省设置为0-20MA对应0-50HZ,为了使4-20MA对应0-50HZ,可以做如下设置:
    参数:
    P0756=2
    P0757=4,
    P0758=0
    P0759=20
    P0760=100%


MM440如何用模拟量设定频率



    2.MM440如何用1-10V作为频率给定

    如果用户的信号源为1-10V,用此信号作为变频器的频率给定信号,即1-10V对应变频器的0-50HZ,可以做如下设置:
    参数:
    P0756=0
    P0757=1
    P0758=0
    P0759=10
    P0760=100%
