发表人:douyuyt33 发表时间:2013/3/3 10:48:00



 本栏论题: NPN和PNP接近开关有什么区别?  [1487]

    NPN和PNP接近开关有什么区别?

以下是关于《NPN和PNP接近开关有什么区别?》论题的回复(共1篇)

回复人:yidaqi

 回复时间:2013/3/5 8:48:00

支持(392) | 反对(300)

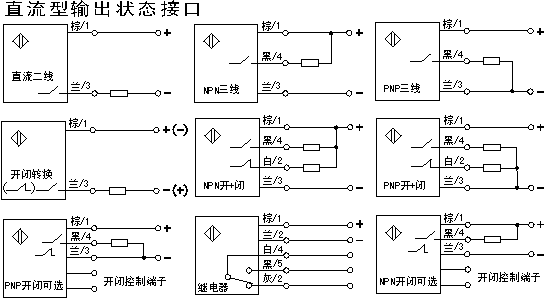

    PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1。
    PNP与NPN型传感器(开关型)分为六类:
    1、NPN-NO(常开型)
    2、NPN-NC(常闭型)
    3、NPN-NC+NO(常开、常闭共有型)
    4、PNP-NO(常开型)
    5、PNP-NC(常闭型)
    6、PNP-NC+NO(常开、常闭共有型)

    PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V线,out信号输出线。

    1、PNP类

    PNP是指当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线。

    对于PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开。有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。

    对于PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开。

    对于PNP-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍。

    2、NPN类

    NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov。

    对于NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开。有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV。

    对于NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V。当有信号触发后,输出线是悬空的,就是0V线和out线断开。

    对于NPN-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍。



NPN和PNP接近开关有什么区别?
