    专业电气设计软件与传统CAD的区别到底在哪？其实就是一点：专业电气设计软件是以数据库为核心，而传统的CAD只是单纯的图形模式，用它所设计的图纸不带有任何的电气属性，所以她的每个元器件之间没有任何的关系。而专业的电气设计软件，无论符号、电线都是带有属性，你可以对这个器件进行属性定义。比方电线的直径、颜色等等。这个属性存在于数据库中，然后在生成BOM表的时候，数据库可以提取这样的信息生成表单。

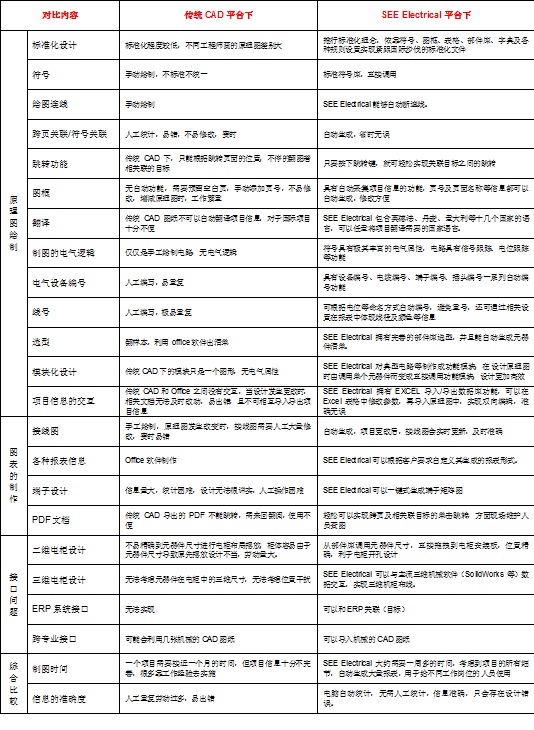

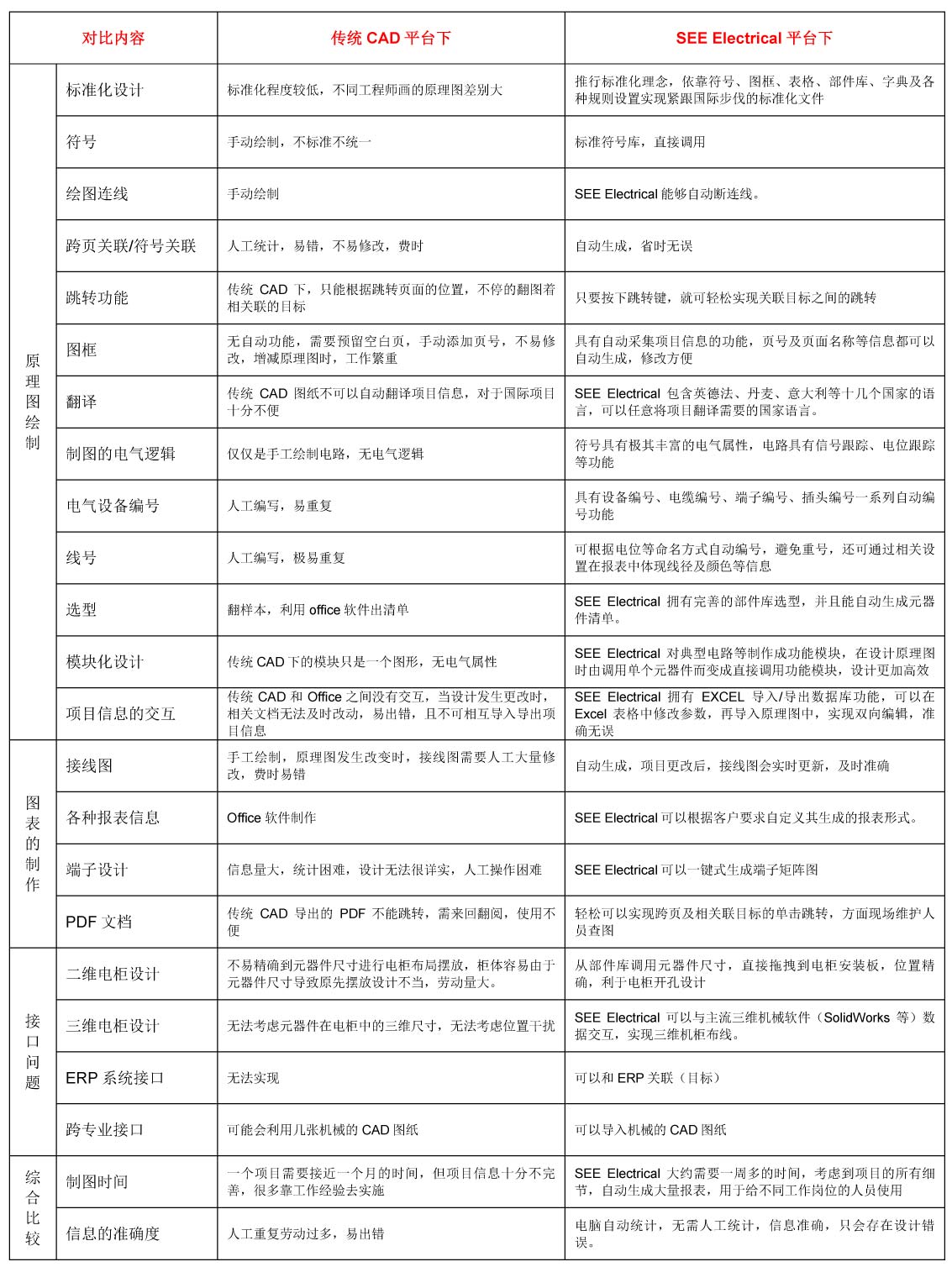

    基于对SEE Electrical的了解，在功能上总结了这几点的比较：




 回复时间：2012/7/25 10:34:00

支持(316) | 反对(461)

 回复时间：2012/7/25 10:35:00

支持(750) | 反对(310)

    这个发帖功能太欠缺，不能修改，哎！！

 回复时间：2012/7/27 10:41:00

支持(372) | 反对(331)

    有点模糊哎，直接上传，供下载就好了啊，弄个图片看不清！
