Ribbon 界面及用户自定义类别
1.在V6中采用了新的用户界面：Ribbon 技术 (Microsoft Office 2007 外观)

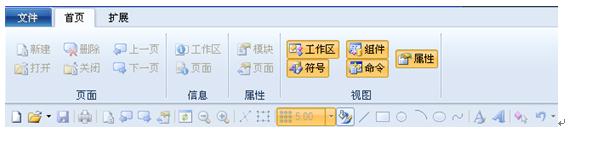

顶部的菜单图标如下所示：
依靠样式选择，类别（=旧菜单）“文件”或者按钮“文件”
可用（所有2007主题显示“文件”按钮，其它的显示类别）。
1.1关于Ribbon技术：
类别
“主菜单”称为“类别”
面板
“类别”包含几个“面板”（功能组），面板包含几个命令。例如类别“绘制”就包含了面板“风格”、“元素”、“多线”、“标注”、“基准线”等。
子面板
如果没有显示所有命令，一个下拉菜单能被打开。如下图片的“箭头”子面板：
1.2快速访问工具栏
添加命令到快速访问工具栏有两种方式

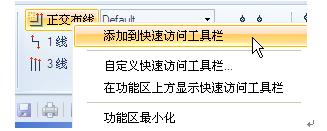

1） 右击选择某一命令，选择上下文菜单“添加到快速访问工具栏”
2） 使用“自定义快速访问工具栏”或者单击如下的图标“更多命令”。

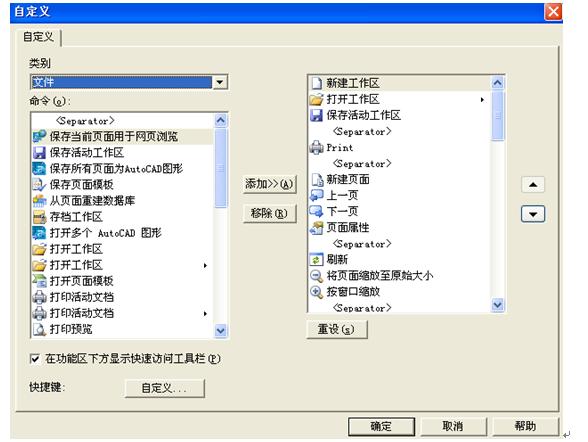

出现如下的对话框：
根据此对话框可以添加或移除命令，也可以自定义快捷键。
1.3系统热键
按下Alt键，将显示系统热键
注：系统热键为灰色的，则表示此热键不可用。
2.用户自定义类别
类别“扩展”
，用户可以自定义。取代了之前版本的“工具”菜单。
要定制，请执行Customizer.exe，此文件在SEE Electrical文件夹下。在执行前，请关闭SEE Electrical。
1） 执行Customizer.exe
2） 选择“下一步”

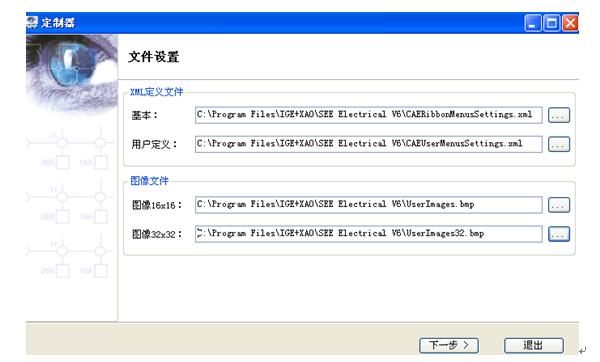

3） 定义基本设置。 所有必须的文件均在SEE Electrical文件夹里。
4） 选择“下一步>”：

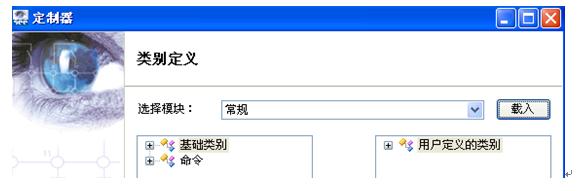

5） 选择模块
当没有任何页面打开时，“常规”模块提供了可用的命令。
选择好模块之后，点击“载入”。
6） 打开右边窗口的“用户定义的类别”
7） 你可以使用右键选择菜单，创建新类别、面板或添加命令。
8） 你可以对命令添加图像。

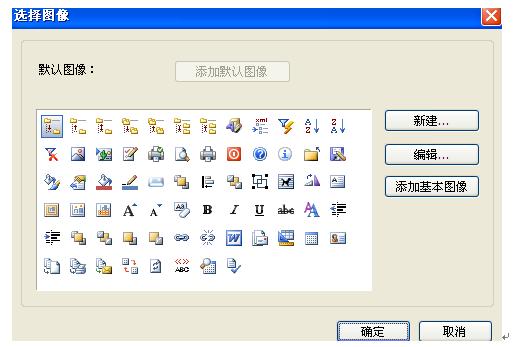

9） 弹出如下的对话框：
为此命令选择或者绘制一个图像。

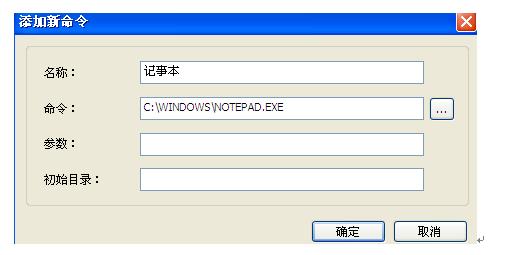

10） 添加一个扩展的命令到SEE Electrical面板，点击面板和选择“添加命令”，将会弹出如下的对话框：
11） 点击“保存”按钮保存改变
|
