用户可定义电线文本的位置（编号、电位、颜色、尺寸）

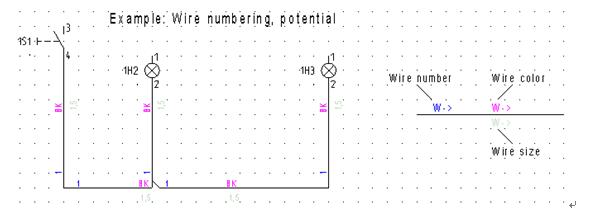

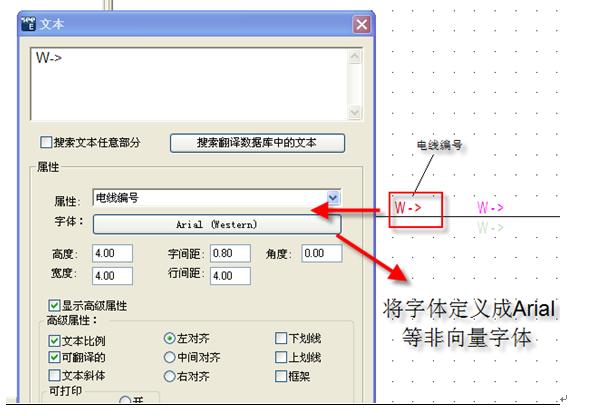

1.绘制一根直线（水平或垂直），然后将所需要的文本（如电线尺寸，编号，颜色等）放置在适当的位置上。
"W->" 文本相对于电线的距离固定，从左边算起。
"<-W" 文本相对于电线的距离固定，从右边算起。

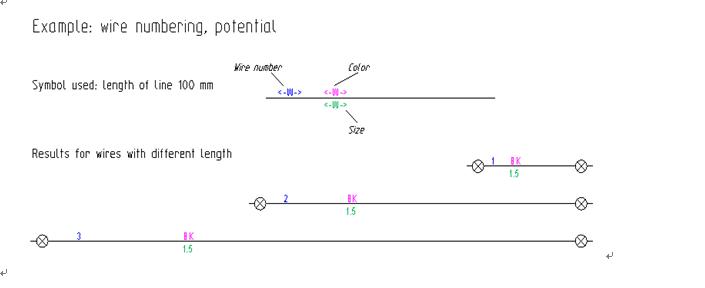

"<-W->" 按照电线两边的比例来进行放置。
其他电线颜色、尺寸等同理。

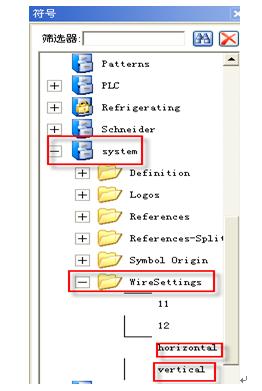

2.电线分为水平与垂直方向，所以自定义时，要确定这两个方向的一些设置，然后将其当做符号储存到符号库中。

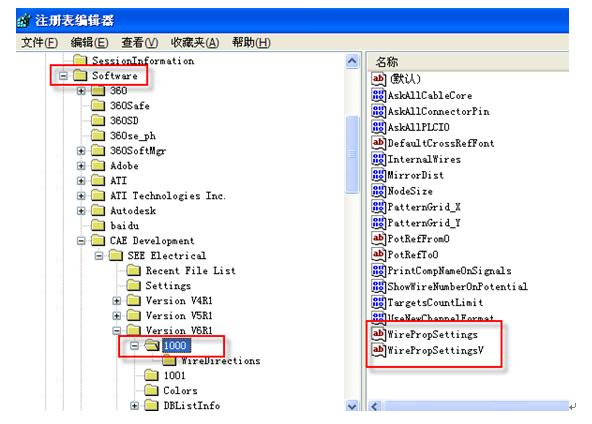

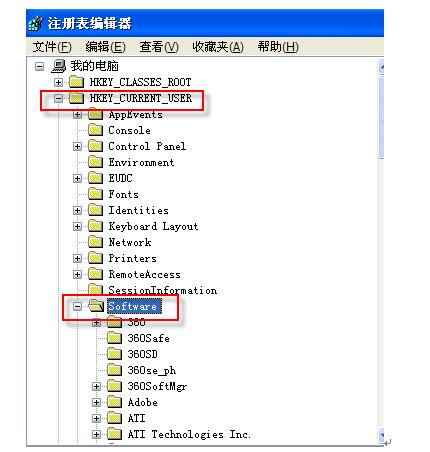

3.然后在注册表中定义值：
<符号数据库>\<符号文件夹>\<符号名字>
水平电线符号: ...\1000\WirePropSettings
垂直电线符号: ...\1000\WirePropSettingsV
4.关于注册表定义值的操作步骤为：

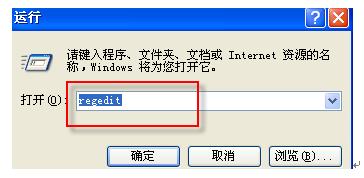

点击“开始”——“运行"

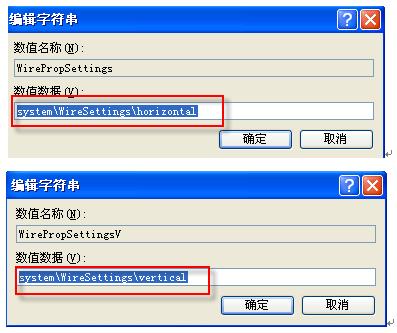

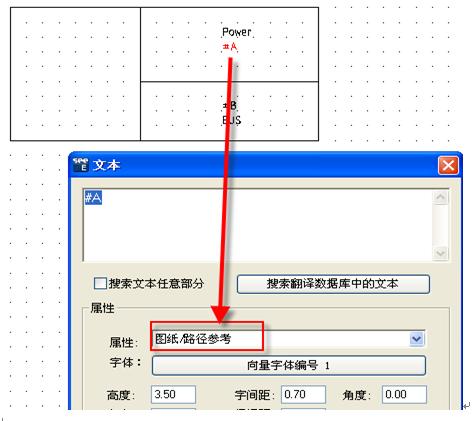

例如：将下图所示符号填入注册表。
则注册表中的内容为：
5. 注意： 自定义以后，必须重启SEE Electrical，因为启动软件期间读取符号信息。
|
