SEE Electrical V5R1教学文本及视频（四）——相同电位的转移 [1858]

如何使用SEE Electrical V5R1进行相同电位的转移

——IGE+XAO产品经理汪文鸿

    如果想查看前面所讲章节，请点击：
    1、如何使用SEE Electrical V5R1创建新项目
    2、如何使用SEE Electrical V5R1进行原理绘制01
    3、如何使用SEE Electrical V5R1进行原理图绘制02

    如果http://www.chinakong.com/upload/upload/201007221420538.jpg第二页或者其他页面需要引用第一页断路器Q1的6号连接端，比如新的电位名称为L31，那么应该如何建立连接关系呢？

    您可以按照下面的步骤实现转移。

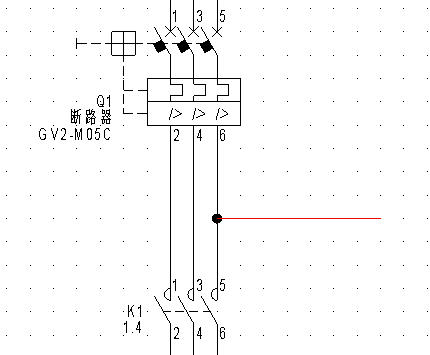

    1．在断路器Q1与主触点K1之间绘制一条电线。

    2．找到符号库”EN60617UK”下的“引用”，选择符号“POTR”，即引用向右，将符号放置在电线的末端，将其命名为L31。您可以看到此符号右边有个小黑点，其实它是一个带有“图纸\路径引用符号”的文本。
    您可以点击编辑文本http://www.chinakong.com/upload/upload/201007221425168.jpg
    来查看。
    注：

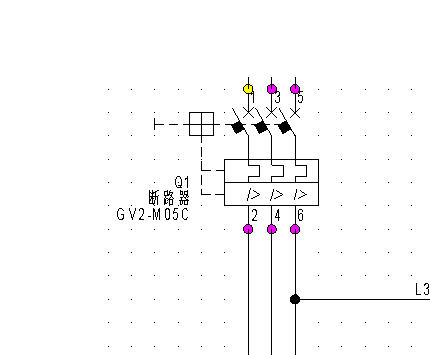

    符号的连接点应该放于电线上。您可以点击“视图”菜单的“内部连接”进行查看。如下图所示：

    3．新建一个页面2
    4．绘制电位线。您可以选择上电位或下电位，当然也可以选择自由位置的电位。从工具栏中选择自由位置的电位，将其命名为L31。则它们将会出现交叉索引的关系，如1.3 。双击该数字，则会跳转到与之相连的部分。同理，在绘制一条电位线N，也会自动出现交叉引用。

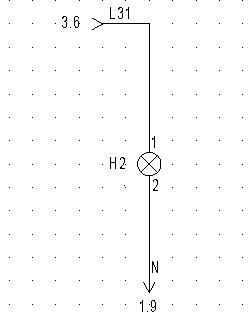

    另外，在这边您也可以放置一个引用符号，如下图所示：
    http://www.chinakong.com/upload/upload/201007221421258.jpg
    通过这种方式，就能很容易转移电位，创建连接关系。

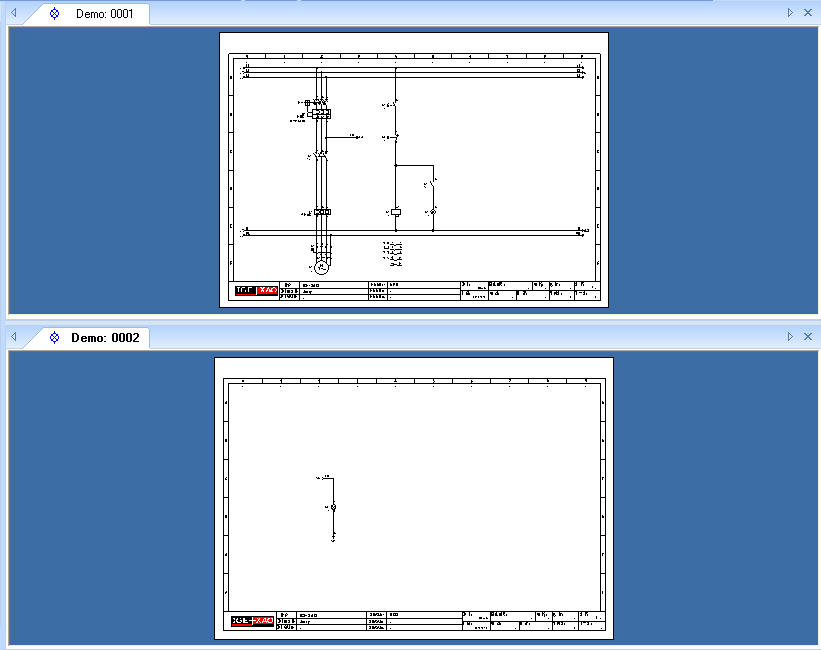

    如果您的电脑屏幕足够大的话，您还可以创建多个绘图窗口以便您查看与修改。在选项卡上右击您所需要的图纸，选择新建水平栏或者垂直栏。此例为新建水平栏。如下图所示：
    http://www.chinakong.com/upload/upload/201007221421558.jpg

    对应的视频文件下载，请点击：http://www.xuegongkong.com/section/details/2010071310063300002.html

    联系我们：
    IGE+XAO 中国
    SEE Electrical电气CAD专家
    地址：南京市广州路5号君临国际B栋801
    电话：+86(0)25 8689 0716 84650534
    传真：+86(0)25 8465 0564
    Email：zhouqin@ige-xao.com
    网址：www.ige-xao.com.cn

以下是关于《SEE Electrical V5R1教学文本及视频（四）——相同电位的转移》论题的回复（共3篇）

回复人：ecad　

回复时间：2010/7/22 17:10:00

支持(681) | 反对(488)

    第三个图：
