发表人：ecad

发表时间：2010/7/19 13:54:00

本栏论题：

SEE Electrical V5R1教学文本及视频——原理图绘制02 [3337]

（二）如何使用SEE Electrical V5R1进行原理图绘制02

IGE+XAO产品经理汪文鸿

    如果想要查看前面的章节，请点击：
    1、如何用SEE Electrical V5R1进行原理图绘制01
    2、如何用SEE Electrical V5R1创建项目

    控制回路的绘制

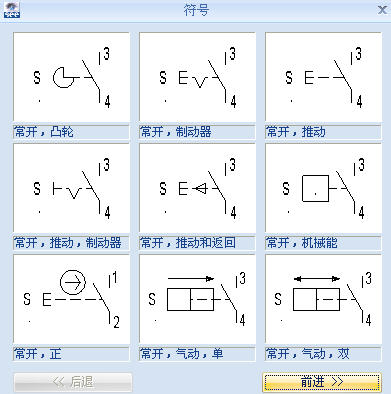

    您可以选择符号库里的某一类别，右击图形概览，查看符号的图形信息。比如，右击符号库“EN60617”下的“开关设备，一极” ，选择图形概览，弹出对话框，如下图所示，您可以很直观的查看符号信息。

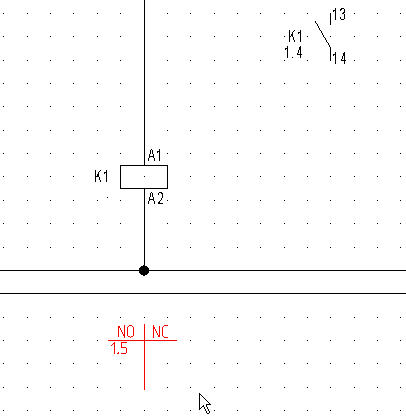

    选择所需要的符号，例如常开按钮S1，常闭按钮S2，接触器线圈K1等。这时候，如果您从符号库拖出一个名为K1的常开触点，则线圈与其触点之间会自动出现交叉索引链接关系。

    说明：
    自动显示的数字，代表相应的触点或相应的线圈的位置。此例的1.5就说明其有一个常开触点的位置在第一页第五路径。如果你双击该数字，则会跳转到相应的触点，并出现一个图钉指示。

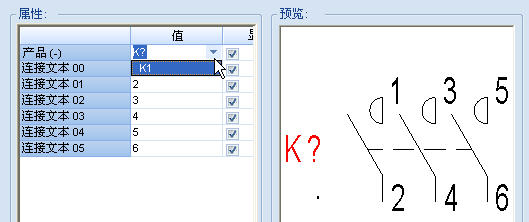

    我们再回过头来看看，上一节的主常开触点，其名称为K？，还没有对应上相应的线圈。双击此组件，弹出“组件属性”对话框，大家可以注意到在“产品”这一行值的右边有个小倒三角形，点击此处，可以选择要对应的线圈，本例为K1。（本例只有一个线圈）。

    同时，也将自动出现交叉索引链接。
    线圈K1下M也将自动出现，其意味着主触点的位置。

    这样，一个简单的电机直接起动就画好了。接下来，将会描述一些绘图技巧以及设备库的添加。敬请关注。

    对应视频文件请点击：http://www.xuegongkong.com/section/details/2010071310055800002.html

    联系我们：
    IGE+XAO 中国
    SEE Electrical电气CAD专家
    地址：南京市广州路5号君临国际B栋801
    电话：+86(0)25 8689 0716 84650534
    传真：+86(0)25 8465 0564
    Email：zhouqin@ige-xao.com
    网址：www.ige-xao.com.cn
