SEE Electrical V5R1教学文本及视频（一）——原理图绘制01 [2416]

    （二）如何使用SEE Electrical V5R1进行原理图绘制

    ——IGE+XAO产品经理汪文鸿

    上一章节我们详细介绍了如何使用SEE Electrical V5R1创建项目[url]http://www.chinakong.com/forum/disp.asp?id=94437[/url]

    SEE Electrical软件具有强大的数据库，包括符号库和设备库。
    在这里，首先介绍一下符号库。
    本符号库具有IEC标准的符号（EN60617UK）和国标的符号（GB），它们是按照各自的类型来分组的。这样您就可以很容易区分开。

    当然，您也可以自己添加一个符号库，然后将所需的符号添加至此符号库中。

    注：
    我们的很多操作方法与Windows操作方法是一样的，比如复制、剪切、删除等等。这样您就可以很方便的掌握SEE Electrical的操作方法。

    1．右键单击符号窗口的空白处，选择新建符号数据库。以创建“MySymbols”符号库为例。

    2．右键“MySymbols”符号库，选择“新建文件夹”，创建一个新文件夹，输入名称，比如继电器。

    3．将所需的符号拖放或复制至此文件夹中，比如通用型的继电器。
    当然，您也可以将常用的符号放入收藏夹，以便下次选用。右键所需的符号，从弹出窗口选择“添加到收藏夹”即可。

    接下来，就是选择符号来绘制原理图。

    1．绘制“电位线”。选择图标或快捷键F11，绘制上电位L1，L2，L3 ；选择图标或快捷键F12，绘制下电位PE，N；当然，您还可以绘制自由电位，图标为。

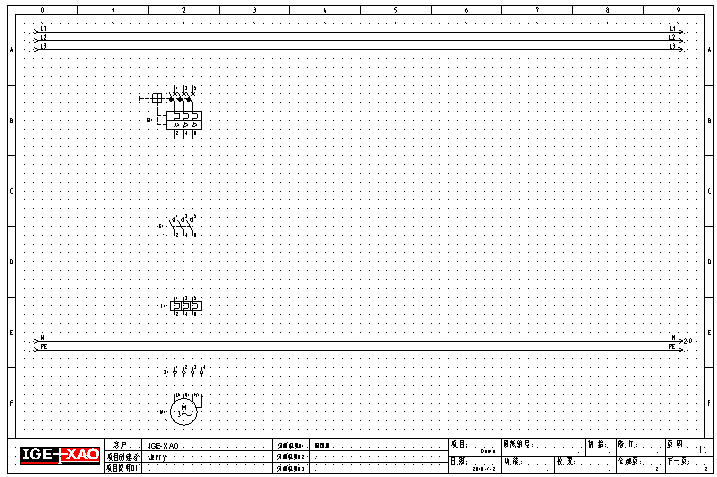

    2．从符号库选择符号放置页面中
    点击符号库EN60617UK下所需的符号，比如电机保护器，热继，，主触点，三相电机，端子等，将其拖放到页面所需的位置。（您不需要一直按着鼠标）。

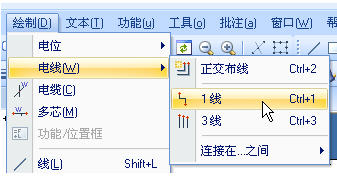

    3．绘制电线
    注意：这里不是绘制普通线，而是电线，它具有逻辑性。
    请不要选择绘图栏的绘制线，而应该选择Electrical栏里的绘制电线，或菜单“绘制”下的“电线”。

    4．双击符号，打开组件属性。

    在此对话框您可以增加所需的数据，比如说明，类型（即设备选型）等。
    关于设备的应用，我将在下面的章节详细介绍。敬请关注。

    对应视频下载：http://www.xuegongkong.com/section/details/2010071309470800002.html

    更多视频教程信息，请点击：http://www.chinakong.com/forum/disp.asp?id=94436

    联系我们：
    IGE+XAO 中国
    SEE Electrical电气CAD专家
    地址：南京市广州路5号君临国际B栋801
    电话：+86(0)25 8689 0716 84650534
    传真：+86(0)25 8465 0564
    Email：zhouqin@ige-xao.com
    网址：www.ige-xao.com.cn

以下是关于《SEE Electrical V5R1教学文本及视频（一）——原理图绘制01》论题的回复（共4篇）

回复人：图纸上的人生　

回复时间：2010/7/15 15:42:00

支持(682) | 反对(582)

很好！继续啊~~期待中
