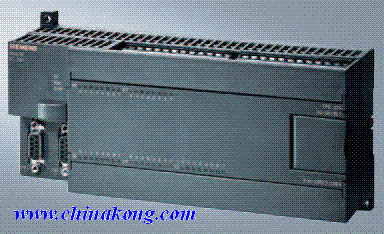

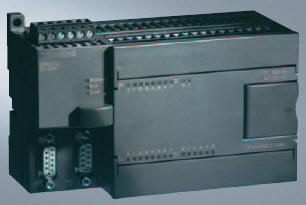

S7-200系列PLC CPU模块接线图

　

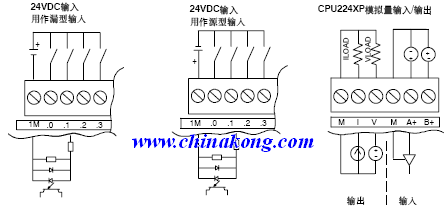

输入接线形式简图

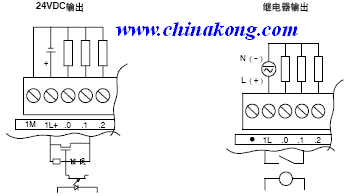

输出接线形式简图

一、CPU221模块接线图

二、CPU222模块接线图

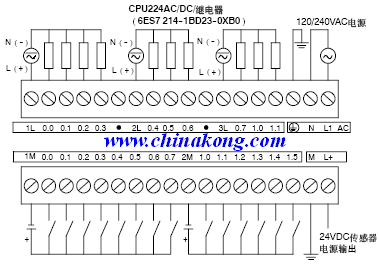

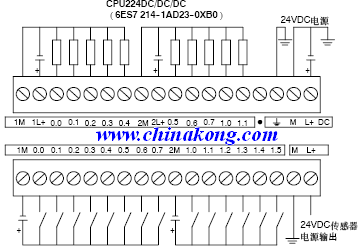

三、CPU224模块接线图

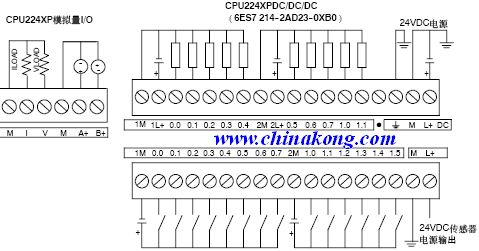

四、CPU224XP模块接线图

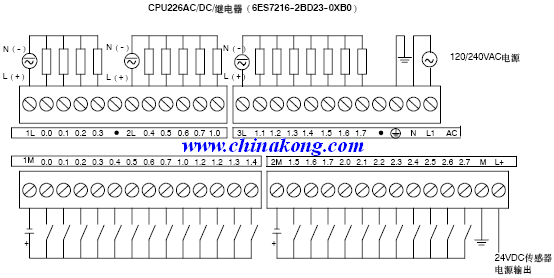

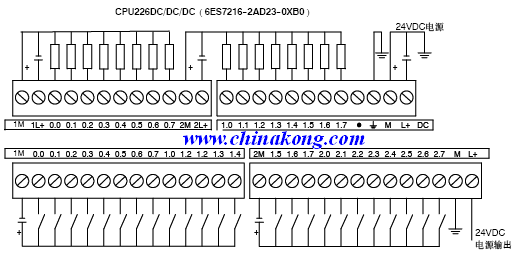

五、CPU226模块接线图

　

　
