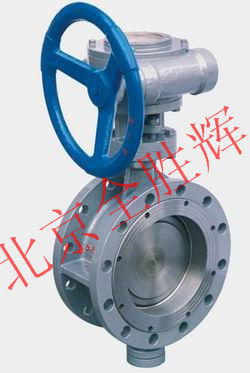

进口硬密封法兰蝶阀：
进口三偏心硬密封法兰蝶阀系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。被广泛地应用冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
进口三偏心硬密封法兰蝶阀 概述及特点
三偏心多层次硬密封法兰蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品 由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。 2、密封性能可靠，达到无泄漏。 3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
进口三偏心硬密封法兰蝶阀主要技术参数
公称通径 DN（mm） 50～2000 50～500
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
渗漏率 <0.1×DNmm/s（符合GB/T13927-92标准）
适用温度 碳钢：-29℃～425℃ 不锈钢-40℃～600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动
法兰三偏心硬密封蝶阀主要零件的材质
零件名称 材料阀体铸铁、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈不锈钢与耐高温石棉板组合成多层次
阀杆2Cr13、1Cr13不锈钢、铬钼钢轴承 奥氏体不锈钢304氮化填料柔性石墨
北京全胜辉阀门有限公司，总部位于首都北京大兴区，集阀门的研发生产进口阀门规范标准尺寸:DN15~2000压力等级：ANSI 150lb~2500lb适用温度：-190~800℃，阀体材料:碳钢,不锈钢，内件材质：碳钢,不锈钢，阀座材质：PTFE、RTFE、HF操作方式:手动,气动,电动、销售及技术服务于一体的流体控制企业，其产品和服务在化工、石化、石油、造纸、蒸汽、天然气、采矿、电力、液化气、食品、制药、给排水等领域市场处于领先地位，制造标准：国标、德标、美标。主营产品：进口阀门、进口刀型闸阀、进口角座阀、进口放料阀、进口调节阀、进口蒸汽阀门、进口电磁阀、进口截止阀、进口闸阀、进口止回阀、进口蝶阀、过滤器等进口硬密封法兰蝶阀进口硬密封法兰蝶阀
