孔探检测所采用的3D测量技术，是指工业内窥检测所采用的一种先进的缺陷测量技术。3D测量技术并不是传统意义上的双物镜立体测量技术，而是真正实现了三维空间测量的测量技术，由于从二维测量发展到了三维测量，能够更好地应对分布在工业设备内部的各种缺陷测量任务，能够有效消除人为误差，提升准确度。

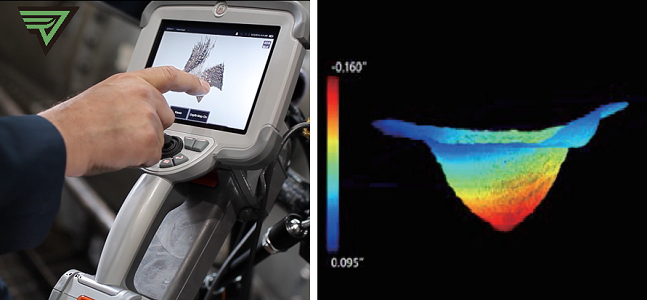

韦林手持式内窥镜MViQ是孔探检测的优选设备，搭载了业内先进的3D测量技术，具体包括两种技术：单物镜相位扫描三维立体测量技术，和双物镜三维立体测量技术。前者利用光栅扫描构建三维轮廓、并且使用一个专用镜头即可完成缺陷的查找和测量，后者则是在传统双物镜测量的基础上，采用了更为先进的处理算法。这两种先进测量技术的共同之处在于，允许检测人员实时使用3D点云图，从多个角度和视角检查数据质量和位置精度，从而获得前所未有的检查能力，避免代价高昂的错误。
使用这两种测量技术的注意事项如下：
1. 检测人员应受过培训并有资格进行测量；
2. 根据应用环境和检测需求选择合适的测量技术种类和测量类型（例如：长度测量、面积测量、深度测量等）。
3. 确保测量探头和光学镜头保持洁净，并且安装牢固。
4. 在进行测量之前和之后，用厂家提供的 NIST 可追踪检验块进行校验。
5. 不要忽略在测量期间系统显示的警告，应根据警告信息对当前测量的相关设置或 MTD 进行相应的调整。
7. 强烈推荐使用 3D 点云图功能，帮助识别并纠正在 2D 图像中难以辨析的误差。
|
