    帮到网技术解读：
    帮到网技术团队由数十名专业的电气工程师组成的，以解决客户技术问题为宗旨，为客户提供无忧的售前售后服务。

    用户问：如何通过CP343-1模块实现S7-300之间的以太网通讯？
    技术团队答：首先搭建一套测试设备，然后参考下面步骤实现：

    一、 硬件组态
    2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成。 如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：

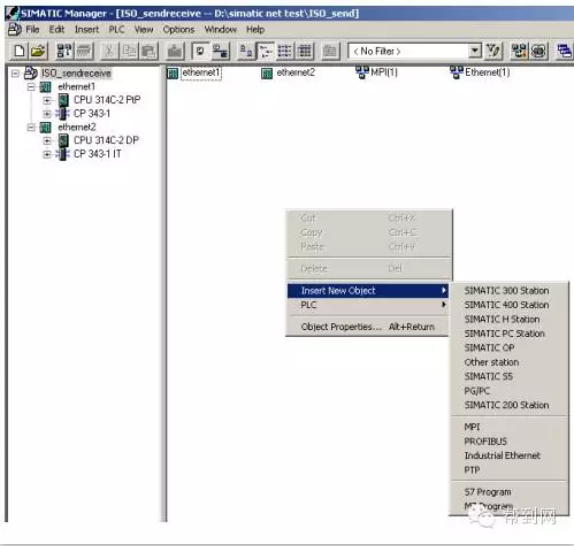

    第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：
    http://www.chinakong.com/upload/upload13/201602191653348.png

    分别组态2个系统的硬件模块：
    http://www.chinakong.com/upload/upload13/201602191653528.png

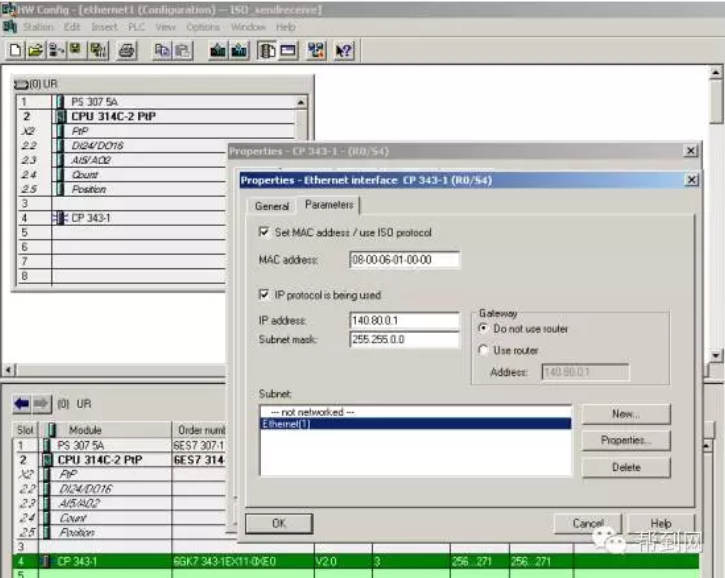

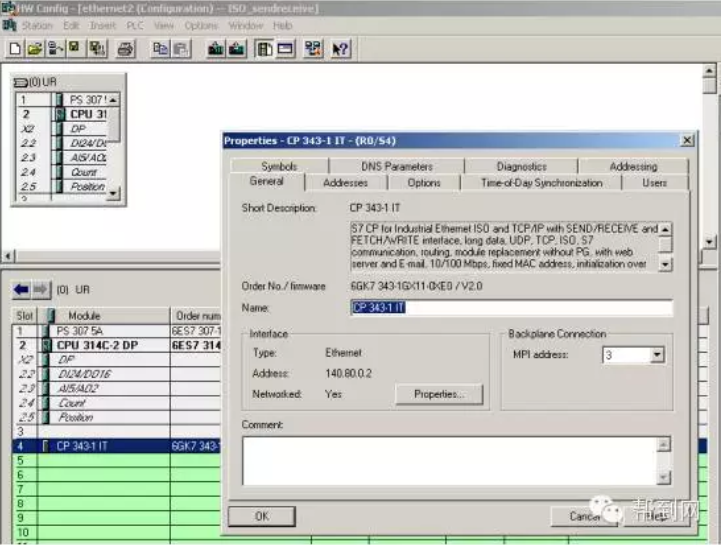

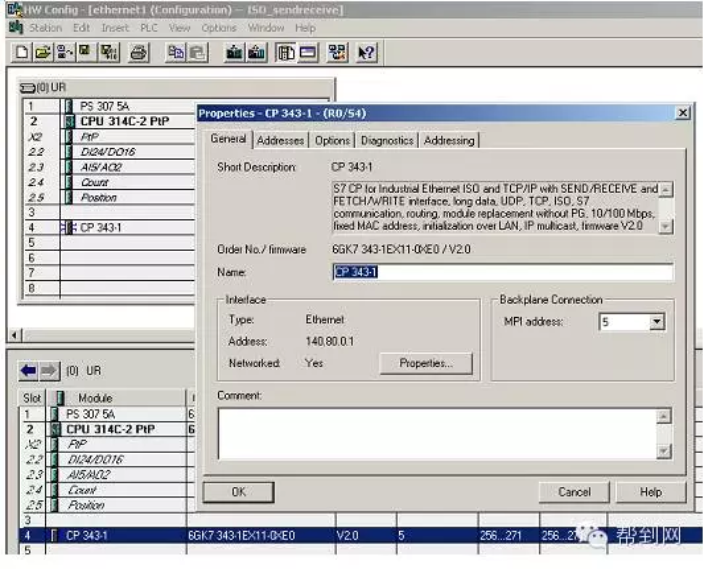

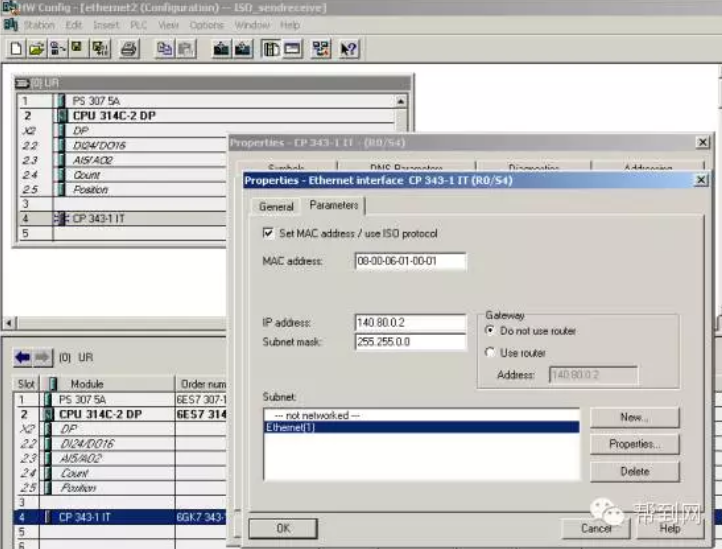

    设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：
    http://www.chinakong.com/upload/upload13/201602191654018.png
    http://www.chinakong.com/upload/upload13/201602191654138.png
    http://www.chinakong.com/upload/upload13/201602191654228.png
    http://www.chinakong.com/upload/upload13/201602191654318.png



    二、 网络组态

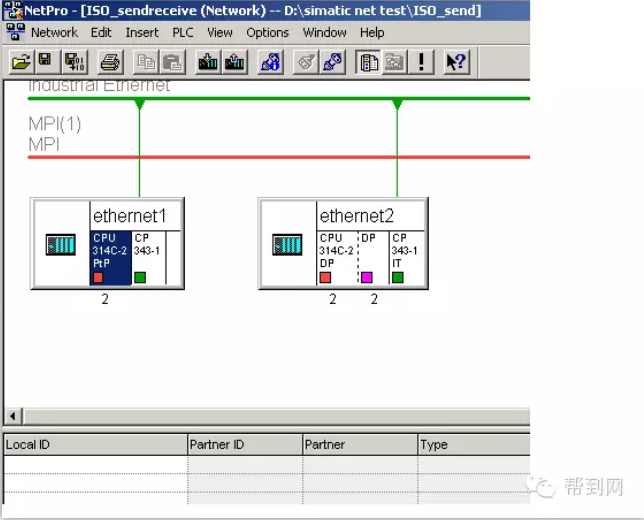

    组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：
    http://www.chinakong.com/upload/upload13/201602191654478.png

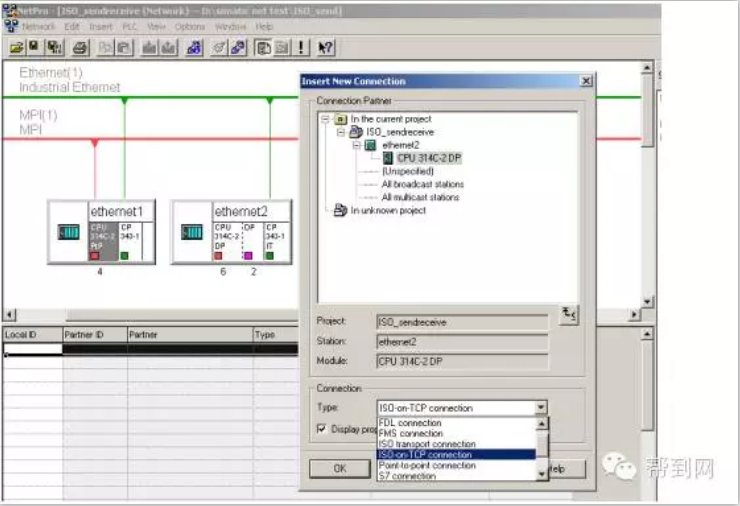

    在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或 TCP connection或 UDP connection 或 ISO Transport connection，如下图：
    http://www.chinakong.com/upload/upload13/201602191655018.png

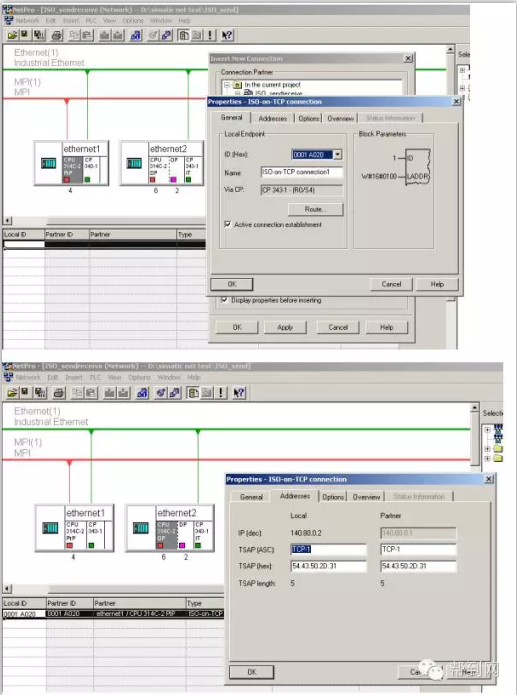

    点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：
    http://www.chinakong.com/upload/upload13/201602191655138.png

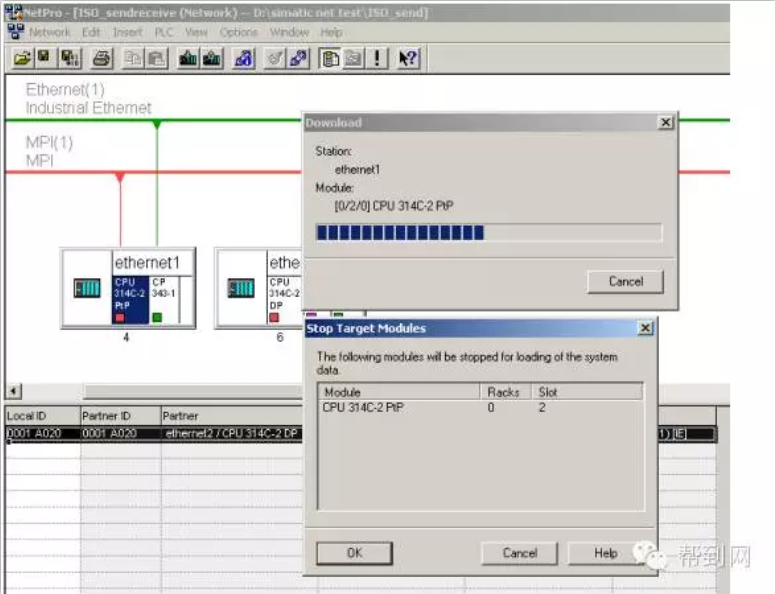

    当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：
    http://www.chinakong.com/upload/upload13/201602191655258.png

    三、 程序编程

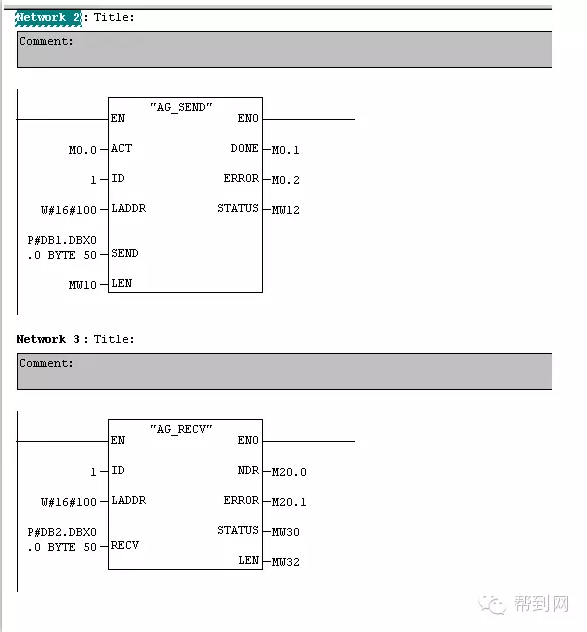

    到此为止，系统的硬件组态和网络配置已经完成。下面进行系统的软件编制，在SIMATIC Manager界面中，分别在CPU314C-2PTP、CPU314C-2DP中插入OB35定时中断程序块和数据块DB1，DB2，并在两个OB35中调用FC5（AG_Send）和FC6（AG_Recv）程序块，如下图：
    http://www.chinakong.com/upload/upload13/201602191655348.png

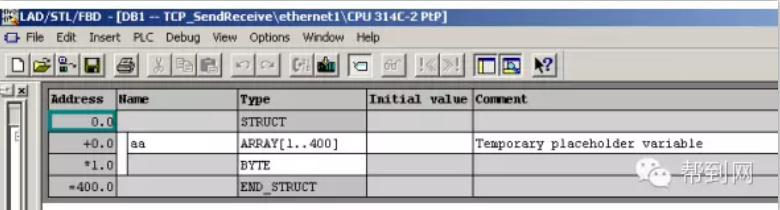

    创建DB1、DB2数据块，如下图：

    http://www.chinakong.com/upload/upload13/201602191655458.png

    到此为止，2套控制程序已经编制完成，分别下载到CPU当中，将CPU状态切换至运行状态，就可以实现S7-300之间的以太网通讯了。
