STEP 7 介绍
STEP 7 为自动化项目中所有的阶段提供功能 – 从项目规划到投入运行、测试和维修。STEP 7 以此支持整个的工程流程。

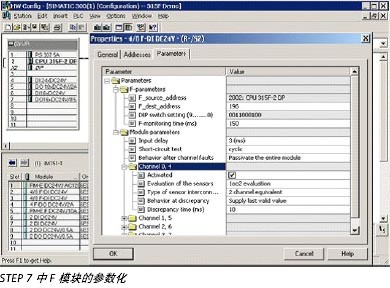

STEP 7 既包含设备硬件配置，也包含模块的参数化。因此不必再进行硬件设置。F 模块的项目规划正如在标准规划中一样，使用 HW 配置，即 STEP 7 配置工具来实现。
使用 STEP 7 通过图形操作面板确定项目中的通讯连接。带有 SIMATIC 管理器的 STEP 7 包含用于项目管理的集中式工具。 SIMATIC 管理器不仅考虑到 CPU，而且考虑到整个设备 – 与解决方案由多少控制系统、驱动装置和 HMI 设备组成无关。使用 STEP 7 使得通讯连接在项目范围内达到图形化确定。
结构编程使得应用程序的设计大大简化。它被分为若干简单的、易于测试的单元，即所说的模块。一个内容广泛的标准模块库使得程序设置非常有效率。
S7 分布式安全

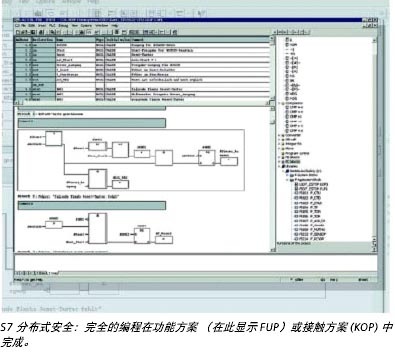

S7 分布式安全提供指令、操作和模块，以实现 KOP 和 FUP 中的安全程序。为此有附带预生产、经 TüV 认证的模块库可供用于安全功能。用户不需另外的工程技能，因为编程是在熟悉的STEP 7 环境中完成的。在安全程序设计中 S7 分布式安全也包含故障识别功能和安全检查。
通过所谓的 F 从标准应用程序中调出安全程序（例如在一个 OB 中，如 OB 35）。除安全程序外，可以在 CPU上同时运行标准程序。
S7 分布式安全支持安全程序的比较，并使用生成的程序语句简化设备的验收。

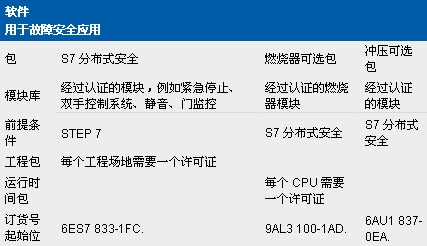

专业 F 软件包
可选的燃烧器包包含一个带有工业煤气和油燃器模块的 F 模块库。模块符合 EN 61508 SIL3 和热及蒸汽锅炉的 TRD 标准 411和 412 并通过 TüV 认证。
功能举例
在网上可以找到结合实际、涵盖工业安全技术中典型要求的功能举例。它描述了如何使用 S7 分布式安全对特定的安全功能进行转换，以及此时需要哪些组件。功能举例中包含功能描述、组件列表和电路图，及一个可加载的 STEP 7 项目。它简化了所描述任务分配的简单快速实现。
举例如下：
·带有通过弹力锁定关闭的防护门，根据 EN 954-1 属于类别 4
·带有确认的紧急停止，根据 EN 954-1 属于类别 4
·光罩，根据 EN 954-1 属于类别 4，带有静音功能
·安全停机登记和安全降低的速度，带有 F CPU 和 MASTERDRIVES，根据 EN 954-1 属于类别 3，或根据 IEC 62061 属于 SIL 2 |
