远程互联设备--PLC远程路由器【或远程交换机】电子文档
--------------------------------------------------------------------------------
1.通过大连德嘉PLC侧的远程路由器【或远程交换机】和监控侧（上位机）的RCD设备[Remote Connnection Device]就能实现对众多PLC的远程监控、在线调试以及PLC程序的上传和下载，就如同在局域网中对PLC的操作一样!

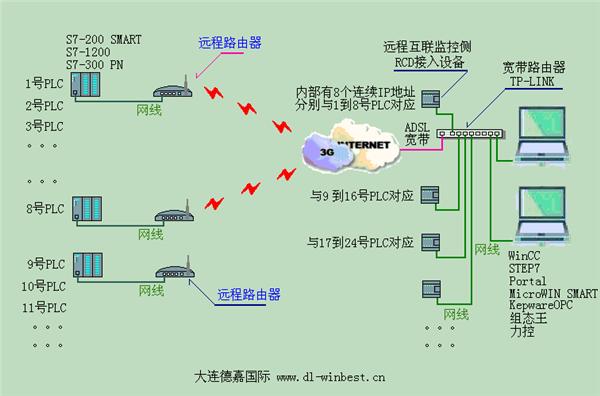

2.配置方案:下图中(PLC侧)的大连德嘉远程路由器是3G无线和ADSL宽带双功能路由器，既可以选择3G无线方式与RCD连接，也可以选择宽带有线方式与RCD连接
3.优点：只要监控侧（上位机）的ADSL宽带路由器具有固定IP或动态IP(通过花生壳设置），就可以将大量分布在全国各地的PLC通过互联网与监控侧宽带路由器对接，实现与上位机的通讯（注：PLC之间是不能通讯的）
4.PLC侧的远程路由器【或远程交换机】功能：通过网线与西门子PLC的网口相连，然后通过3G无线或宽带与监控侧的RCD模块通讯,其内部参数[端口号]用于指明与哪个RCD连接,[分支对应码]则指明该RCD中与哪个IP绑定
5.远程路由器【或远程交换机】共有三种型号：A型、M型、S型
远程路由器【或远程交换机】--A型：用于连接西门子 S7-300 PN / S7-1200 / S7-200 smart
远程路由器【或远程交换机】--M型：用于连接西门子 S7-1200 / S7-200 smart
远程路由器【或远程交换机】--S型：用于连接西门子 S7-200 smart
6.监控侧的RCD功能: 每个RCD模块内部有连续的8个IP地址，通过1个[端口号]和8个[分支对应码]与PLC侧的8个远程路由器【或远程交换机】相对应
7.工作原理：PLC侧的远程路由器【或远程交换机】首先访问监控侧的ADSL宽带路由器，通过端口号[即端口映射]进入局域网(监控侧内网)相对应的RCD模块,RCD模块再通过[分支对应码]给这次连接分配一个(监控侧内网)IP地址,之后监控侧内网的WinCC(或Step7、Portal、STEP7-MicroWIN SMART、Kepware、组态王、力控等上位软件)访问该IP,RCD模块再将访问内容转发送到PLC侧的远程路由器【或远程交换机】,由它再发给西门子的PLC,PLC接收到数据后再将应答数据按原路返回
8.远程路由器【或远程交换机】和RCD模块IP地址对应关系
例:PLC侧的远程路由器【或远程交换机】.... <=====> ................. 监控侧的RCD模块IP .......................
1 号PLC 端口号[06000] 分支对应码 [05678] <=====> 第一块RCD 端口号[06000] 分支对应码 [05678] IP[192.168.1.20]
2 号PLC 端口号[06000] 分支对应码 [01221] <=====> 第一块RCD 端口号[06000] 分支对应码 [01221] IP[192.168.1.21]
......
9 号PLC 端口号[05555] 分支对应码 [01234] <=====> 第二块RCD 端口号[05555] 分支对应码 [01234] IP[192.168.1.28]
10号PLC 端口号[05555] 分支对应码 [18888] <=====> 第二块RCD 端口号[05555] 分支对应码 [18888] IP[192.168.1.29]
......
注:端口号和分支对应码，客户可任意编写，只要两边相同即可；一般应先设置监控侧的RCD模块，然后再设置PLC侧的
--------------------------------------------------------------------------------
以上为3G/互联网通讯总体介绍，以下为远程路由器【或远程交换机】具体设置
远程路由器【或远程交换机】的后门IP地址为xxx.xxx.xxx.222(例如192.168.1.222)；将计算机通过网线连接到远程路由器【或远程交换机】,在计算机的IE浏览器中键入该IP地址就可进入内部通讯处理器参数设置页面
--------------------------------------------------------------------------------
9.TP-LINK内置处理器MAC：由工厂预设，不能改变
--------------------------------------------------------------------------------
10.TP-LINK内置处理器IP：缺省设置为255.255.255.255
如果将IP设置为255.255.255.255，则内置处理器IP、子网掩码、网关、DNS都自动通过路由器分配
如果将IP设置为000.000.000.000，则由路由器为客户自动填写内置处理器IP、子网掩码、网关、DNS的值，并写入转换器flash中，生效5秒后重新启动
如果你熟悉网络配置，也可以手动设置TP-LINK内置处理器IP、子网掩码、网关、DNS
--------------------------------------------------------------------------------
11.远程路由器【或远程交换机】可以同时连接三个不同地域的RCD设备(例如：PLC在广州，它可以同时连接北京、上海、大连的上位机)
1.连接甲地：RCD设备1 动态域名[beijing.gicp.net]-端口号[06000]-分支对应码[00001]
2.连接乙地：RCD设备2 固定IP[221.201.6.19]-------端口号[05555]-分支对应码[04110]
3.不 连 接：RCD设备3 固定IP[255.255.255.255]
注:如果使用动态域名，固定IP全填000;如果不与远端internet连接，固定IP全填255;
--------------------------------------------------------------------------------
12.西门子PLC MAC:填写所要连接的西门子PLC以太网口的MAC地址，一般在网口的周边会印刷有MAC地址，例如：00-1c-06-D5-7A-63
--------------------------------------------------------------------------------
参数设置提交后，如果想再次进入主菜单，最好在cmd窗口键入C:> arp -d (删除计算机中已保留的IP/MAC表),以便TP-LINK内置处理器新改动的IP与老地址无冲突
尽管有很多参数，但你所要填写的只有4个(监控侧ADSL宽带路由器动态域名或固定IP、端口号、分支对应码、西门子PLC的MAC)其余的都不用改变，就这么简单！
--------------------------------------------------------------------------------
TP-LINK内置处理器运行状态:通过IE浏览器进入192.168.001.222主页面，然后点击【诊断及调试 功能】
路由器MAC:如果为00-00-00-00-00-00，则内置处理器与路由器没有建立连接，有故障
RCD1连接状态:未连接/或已连接
RCD2连接状态:未连接/或已连接
RCD3连接状态:未连接/或已连接
|
