工业以太网模块CP243-1IT

一、选型型号

CP 243-1 IT是一种通讯处理器,设计用于与 S7-200 可编程控制器一起使用。它可用于将 S7-200
系统连接到工业以太网(IE)中。并通过以太网进行通讯,即使在低性能的 S7 产品系列中。使用 STEP 7 Micro/WIN 32,可以通过工业以太网对 S7-200 进行组态、编程和诊断,即使有一段地理距离。使用 CP 243-1 IT,一台 S7-200 可以通过以太网与另一台 S7-200、S7-300 或 S7-400控制器进行通讯。也可与 OPC 服务器进行通讯。

基于 CP 243-1 IT 的 IT 功能,可以实现监控,如果需要的话,还可通过 Web 浏览器,从一台联网的工控机中控制自动化系统。另外,诊断报文还可通过 e-mail 在系统中发送。使用 IT 功能,可以非常容易地与其它计算机以及控制器系统交换全部文件。

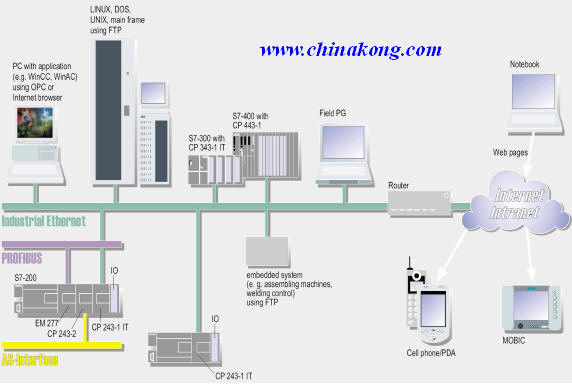

在开放式 SIMATIC NET 通讯系统中,工业以太网可以用作过程控制级和单元级网络。在物理上,工业以太网是一种基于屏蔽同轴电缆、双绞电缆而建立的电气网络,或一种基于光纤电缆的光纤网络。工业以太网根据国际标准 IEEE 802.3 定义。



系列号

类别

产品图片

描述

选型型号

CP243-1IT 基于IT工业以太网模块

SIMATIC S7-200 与工业以太网的连接模块

6GK7 243-1GX00-0XE0

二、工业以太网模块CP243-1 IT技术规范

型号 6GK7 243-1GX00-0XE0
模块结构 S7-200 扩展模板
尺寸(W×H×D) 71.2×80×62 mm
重量 约150g
外部供电电压 24VDC;(-15%~+20%,20.4至28.8VDC)
功率消耗 1.75W
电流消耗

从 S7-200 总线供电:55mA

外部 DC24V供电:60mA

传输速率 10/100 Mbit/s(自适应)
闪存大小 8Mbyte,作为ROM,用于CP243-1IT 的固件;8Mbyte,作为 RAM,用于文件系统。
SDRAM 存储大小 16 Mbyte
接口
连接到工业以太网
(10/100Mbit/s)
8针RJ45插座

允许环境条件:
• 工作温度


• 运输/储存温度
• 相对湿度,最大
• 安装高度



水平安装,0℃ 到 +55℃
垂直安装,0℃ 到 +45℃
-40℃~+70℃
95%,+25℃ 时
海拔2000m以下,海拔越高,冷却越没有效果,需要降低最大工作温度。

保护等级 IP20
以太网标准 IEEE 802.3
标准 CE 标记
UL 508 或 cULus
CSA C22.2,Number 142 或 cULus
FM 3611
EN 50081-2 / EN 61000-6-4
EN 60529
EN 61000-6-2
EN 61131-2
与 E-mail服务器的接口数量 1
E-mail 客户机 32 封 E-mail,最大 1024 个字符
FTP 接口数量 1
HTTP 接口数量 4
可调访问使能程序 8 个用户
闪存文件系统的存储容量 8 MB
闪存单元的使用寿命 1,000,000 次写循环
S7通讯/PG通讯
可利用的接口数量
8个S7连接 + 1个PG连接
组态软件 STEP 7-Micro/WIN (V3.2 SP1 和以上)
文件系统 最大路径长度,包括文件名和驱动器名: 254 个字符
最大文件名长度: 99 个字符
目录的最大嵌套深度: 49
所有服务器端口 HTTP:80
FTP 命令通道: 21
FTP 服务器的 FTP 数据通道: 3100 - 3199
S7 连接: 102
S7 服务器: 3000 - 3008

二、工业以太网模块CP243-1IT与S7-200 PLC兼容性

CP 243-1IT可以与各种不同类型的S7-200 CPU(222、224、226 和226XM)相连接:

CPU 222 Rel.1.10 或以上(建议使用Rel.1.20 或以上)

CPU 224 Rel.1.10 或以上(建议使用Rel.1.20 或以上)

CPU 226 Rel.1.00 或以上(建议使用Rel.1.20 或以上)

CPU 226XM Rel.1.00 或以上(建议使用Rel.1.20 或以上)

注:

1、每个S7-200 CPU只能连接一个CP243-1。如果连接有多个CP243-1,将不能保证S7-200系统的正常运行。

2、CP243-1 IT与CP243-1完全兼容。这就意味着以前为CP243-1 所编写的用户程序也可在CP243-1IT中运行。

二、工业以太网模块CP243-1IT功能简介

CP 243-1IT 具有以下功能:

1、优点

  • 用标准 Web浏览器可以访问过程信息(有密码保护),这样可以俭省客户机端的软件费用。

  • 低成本海量存储,用于数据、统计和基于 HTML 的机器或系统归档。

  • 通过 FTP、可以简单的把 PLC 连接到不同的 PC上。

  • 通过 E-mail可以本地和全世界范围内传送事件驱动的报文。

  • 从中央控制器通过局域网可快速、简便组态、编程和监控,显著节约时间和成本。

  • SIMATIC S7-300 和 S7-400 PLC 可通过工业以太网与 S7-200 进行通讯,以便 S7-200 也可用于复杂应用。

  • 由于只需以太网,可显著降低所有自动化级和设备的组网复杂性和成本。

  • 借助于 STEP 7 Micro/WIN 组态支持,调试简单,易于诊断。

  • 通过 OPC,可实现与 PC 应用的开放式数据通讯。

2、应用

  • CP 243-1 IT 通讯处理器用于连接 S7-200 到工业以太网。

  • 安装有 STEP 7-Micro/WIN 的 SIMATIC S7-200 可通过工业以太网,远程组态、编程和诊断。

  • 带 CP 243-1 IT 的 S7-200 PLC 可以通过工业以太网与其他 S7PLC 交换数据。

  • 使用 Web 技术、发送电子邮件和文件处理(FTP),实现简单可视化。也能通过 CPU 管理 CP 243-1 IT 的文件系统。文件系统可用作海量存储设备、交叉系统 PC 链路以及 HTML 页面与Java applets 的存储器。CP 243-1 IT 有一个大型文件系统,其中除了 HTML 页面以外,还可保存机器资料或用户指南。

  • 通过电话线或因特网,使用路由器即可访问分布式设备,通过Web 浏览器进行简单的诊断、报文功能和操作功能。 CP 243-1IT 尤其适用于使用 PC 进行监控成本较高的工厂应用。

  • 通过 S7 OPC,PC 应用程序可访问 S7-200 的数据。由此,过程数据可很容易地进行归档或进一步处理。

3、功能

  • CP 243-1 IT 独立地处理经过工业以太网的数据业务量。

  • 通讯基于 TCP/IP 。

  • 最多可以组态 8 个连接。对于连接控制(保持活动状态),可以为主动和被动伙伴的所有的 TCP/IP 传输连接进行组态。

  • 使用 CP 243-1 IT,通过工业以太网,可实现 S7-200 和其它 S7-200 或 S7-300 或 S7-400 PLC 之间的通讯。

  • 通过使用 PC 软件的 S7 OPC server,可集成在 PC 应用程序中。

  • CP 243-1 IT 允许 S7-200 编程软件 STEP 7-Micro/WIN 通过工业以太网访问 S7-200。

4、IT 功能

  • Web 服务器:用标准浏览器可下载和浏览 HTML页面。

  • Web 页面:用于监视 S7-200控制器: 标准页面可用于系统诊断,并提供有一个简单的变量编辑器。其它客户化页面可使用任何 HTML工具创建。

  • E-mail:报文可从应用程序通过预定义的 E-mail 发送。变量可集成到文本中。

  • FTP 通讯:CPU可将数据块作为文件发送到其它 PC,或读取或删除其它 PC的文件(客户机功能)。对于大多数操作系统平台,都可通过 FTP进行通讯。

5、组态

可以使用 STEP 7 Micro/WIN(V3.2 SP3或以上),对 CP 243-1 IT进行组态。CP 243-1 IT提供有一个全球唯一、不能更改的 MAC 地址。

三、工业以太网模块CP243-1IT使用



LED 显示

颜色

含义

SF 红色,连续点亮

系统错误:

在出现错误时点亮

红色,闪亮 系统错误:
如果组态错误,并且没有找到BOOTP 服务器,将闪亮(每秒钟一次)。
LINK 绿色,连续点亮 通过RJ45 接口连接:已建立以太网连接
RX/TX 绿色,闪烁 以太网活动:通过以太网接收或发送数据。
注意:
通过以太网接收的数据包可能对 CP 243-1 IT 没有用。首先CP 243-1 IT 接收所有通过以太网传送的数据包,然后决定哪个数据包对其有用。
只要 CP 243-1 IT 尝试发送一个数据包,即使以太网电缆断开,RX/TX-LED 也闪烁。
RUN(运行) 绿色,连续点亮 运行:CP 243-1 已通讯准备就绪
CFG 黄色,连续点亮 组态:
在 STEP 7 Micro/WIN 32 通过 CP 243-1 IT与 S7-200 CPU保持连接时点亮。

CP 243-1 IT 中安装有以下连接器。

  • 用于与外部 24VDC电源和接地的端子板

  • 用于以太网连接器的 8 针 RJ45 插座

  • S7-200 总线插针连接器

  • 用于 S7-200 总线带有连接插座的扁平电缆
